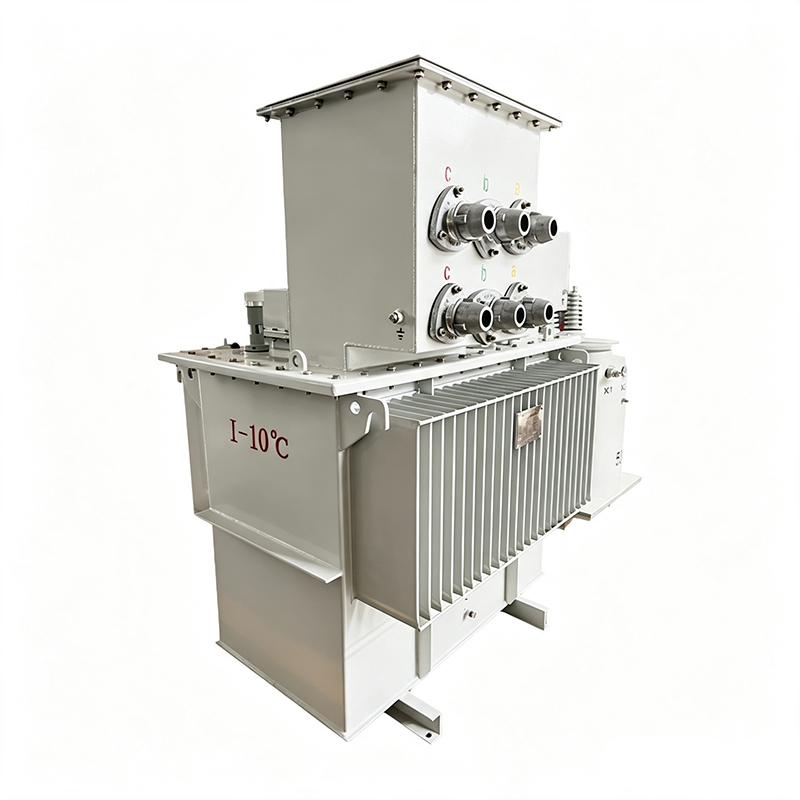

Подземный масляный трансформатор серии S-MD

Подземное маслонаполненное трансформаторное оборудование серии S-MD предназначено для подземных и полузаглубленных систем распределения электроэнергии, где требуется экономия пространства, гармоничное вписывание в окружающую среду и надёжная долговременная эксплуатация.
Как специализированное решение среди масляных трансформаторов, изделие имеет полностью герметичную гофрированную конструкцию масляного бака. Это снижает контакт изоляционного масла с окружающим воздухом и повышает стабильность работы.
В отличие от стандартных наземных трансформаторов данное подземное маслонаполненное оборудование устанавливается в подземных камерах, что сокращает использование площади на поверхности и улучшает интеграцию с городскими ландшафтами, коммерческими зонами и общественными объектами.
Рабочие характеристики подземного трансформатора зависят как от его собственной конструкции, так и от проектных решений системы: гидроизоляции, дренажа, вентиляции, теплоотвода, герметизации кабельных вводов, доступа для технического обслуживания и систем мониторинга.

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Однофазный полюсный трансформатор ДАЛЕЕ:Масляный трансформатор серии S
  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Параметр
Стандартный / Дополнительный диапазон
Тип продукта
Подземный масляный трансформатор серии S-MD
Категория трансформатора
Масляные погружные распределительные трансформаторы
Номинальная мощность
30 кВА–1000 кВА
Уровень напряжения
6 кВ–35 кВ
Основной материал
Холоднокатаная кремнистая сталь с ориентированной зернистостью; сердечник из аморфного сплава по желанию
Проводник обмотки
Медь или алюминий
Метод охлаждения
ОНАН; Вентиляция подземных камер и отвод тепла спроектированы в соответствии с условиями проекта
Частота
50 Гц / 60 Гц
Варианты мониторинга
Температура масла, уровень масла, попадание воды, давление, мониторинг окружающей среды, состояние дренажа, удаленный мониторинг
Особая среда
Высокие грунтовые воды, наводнения, соляной туман, высокая температура, низкая температура, коррозионная среда
Стандарты проектирования
IEC 60076, GB/T 1094, ANSI или спецификации заказчика

1. В чем разница между подземным масляным трансформатором и обычным масляным трансформатором?
Главное отличие — способ установки.
Подземный масляный трансформатор предназначен для подземной или полуподземной установки и требует дополнительного учета гидроизоляции, дренажа, вентиляции, герметизации кабелей и доступа для технического обслуживания.

2. Может ли трансформатор работать под водой?
Нет.
Подземная установка не означает неограниченную возможность погружения в воду.
Допустимый уровень водонепроницаемости зависит от конструкции трансформатора, кабельных соединений, конструкции камеры оборудования, системы герметизации и требований проекта.

3. Где можно использовать подземный масляный трансформатор серии S-MD?
Типичные области применения включают в себя:
Городские распределительные сети
Коммерческие районы
Жилые поселки
Аэропорты
Проекты железнодорожного транспорта
Муниципальная инфраструктура
Проекты, учитывающие ландшафт
Особые условия, такие как наводнения, высокие грунтовые воды, коррозия и экстремальные температуры, требуют инженерной оценки.

4. Влияет ли подземная установка на рассеивание тепла?
Да.
Рассеивание тепла зависит от мощности трансформатора, характеристик нагрузки, размера подземной камеры, условий вентиляции и температуры окружающей среды.
Перед окончательным выбором необходима проверка теплового проекта.

5. Какие функции мониторинга доступны?
Дополнительные функции мониторинга включают в себя:
Температура масла
Уровень масла
Давление
Попадание воды
Температура и влажность окружающей среды
Состояние дренажа
Удаленная связь

6. Какое обслуживание требуется?
Техническое обслуживание обычно включает в себя:
Проверка условий герметизации
Проверка кабельных соединений
Мониторинг температуры и уровня масла
Проверка дренажных систем
Проверка условий коррозии
Проверка записей мониторинга

7. Можно ли настроить трансформатор для особых условий?
Да.
Подземный масляный трансформатор серии S-MD может быть настроен для:
Высокие площади подземных вод
Регионы, подверженные наводнениям
Прибрежные среды
Высокотемпературные условия
Холодный климат
Коррозионные среды
Окончательный проект должен основываться на условиях проекта и технических требованиях.

  • Характеристики продукта

Полностью герметичная конструкция, погруженная в масло
Масляный погружной трансформатор серии S-MD имеет полностью герметичную конструкцию гофрированного масляного бака для снижения проникновения влаги и окисления масла.
Герметичная конструкция повышает стабильность изоляционного масла и снижает требования к техническому обслуживанию при длительной эксплуатации.
Для подземных применений эффективность герметизации следует оценивать вместе с кабельными соединениями, камерами оборудования, дренажными системами и условиями технического обслуживания.

Подземная установка, экономящая место
Являясь специализированным подземным распределительным трансформатором, данное изделие позволяет устанавливать его под землей или в специальных подземных камерах.
Такая конструкция помогает снизить воздействие трансформаторов на дороги, общественные пространства, здания и ландшафтные зоны, что делает ее пригодной для городских проектов с ограниченным пространством для установки.

Водонепроницаемость и устойчивость к условиям окружающей среды
Подземные энергосистемы требуют дополнительной защиты от грунтовых вод, затоплений, повышенной влажности и коррозии.
Трансформатор может быть адаптирован с учётом следующих решений:
Усовершенствованная уплотнительная конструкция
Мониторинг поступления воды
Интерфейс дренажной системы
Антикоррозионная обработка
Защита от конденсации
Экологический мониторинг
Окончательная комплектация подтверждается с учётом условий площадки и требований проекта.

Гибкие варианты энергоэффективности и комплектации
Подземное маслонаполненное трансформаторное оборудование поддерживает разные варианты исполнения сердечника: стандартные сердечники из кремнистой стали и сердечники из аморфного сплава.
Электрические параметры, в том числе мощность, коэффициент напряжения, потери, способ охлаждения, требования по уровню шума и функции мониторинга, могут быть настроены согласно проектной спецификации.



Возможность интеллектуального мониторинга
Дополнительные системы мониторинга включают в себя:
Мониторинг температуры масла
Мониторинг уровня нефти
Мониторинг давления
Обнаружение попадания воды
Мониторинг температуры и влажности окружающей среды
Интерфейсы удаленной связи
Эти функции помогают операторам оценивать состояние оборудования и улучшать планирование технического обслуживания.

  • Поля приложения
Область применения
Типичные приложения
Обслуживаемые отрасли
Распределение электроэнергии в городах
Подземные распределительные сети, проекты обновления городов, дороги, площади и общественные места
Коммунальные предприятия, электрораспределительные компании, подрядчики по муниципальному строительству
Коммерческие здания и недвижимость
Жилые комплексы, коммерческие комплексы, гостиницы, офисные помещения, ландшафтно-чувствительные проекты
Застройщики, подрядчики по электротехнике, компании EPC
Транспорт и инфраструктура
Аэропорты, системы железнодорожного транспорта, станции, туннели и муниципальные объекты
Подрядчики по инфраструктуре, инжиниринговые компании
Парки и общественные объекты
Парки, живописные места, проекты культурного туризма, общественные объекты, требующие меньшего визуального воздействия
Операторы общественных объектов, ландшафтные инженерные компании
Проекты интеграции оборудования
Подземные энергосистемы, интегрированные с распределительными устройствами и оборудованием мониторинга
Дистрибьюторы трансформаторов, OEM-клиенты, интеграторы электрооборудования
  • OEM·ODM
Модуль настройки
Доступные варианты
Электрическая конструкция
Емкость, отношение напряжений, частота, векторная группа, импеданс, диапазон ответвлений, уровень потерь, повышение температуры
Механическая структура
Размеры, направление ввода кабеля, интерфейс фундамента, точки подъема, доступ для технического обслуживания, требования к камере оборудования
Охрана окружающей среды
Водонепроницаемая конструкция, дренажная система, защита от коррозии, высокая влажность, высокие грунтовые воды
Система мониторинга
Температура масла, уровень масла, давление, попадание воды, состояние дренажа, удаленная связь
Системная интеграция
Координация интерфейса с распределительными устройствами, системами защиты, системами заземления, SCADA и платформами мониторинга
Брендинг и документы
OEM-памятка, этикетки, чертежи, руководства, упаковочные знаки, проектная документация

  • Почему стоит выбрать нас

Полные возможности трансформаторного продукта
Компания Jiangsu Xinxin Electric предлагает комплексные трансформаторные решения, в том числе:
Масляные трансформаторы
Масляные погружные распределительные трансформаторы
Трансформаторы сухого типа
Трансформаторы из аморфных сплавов
Коробчатые подстанции
Это позволяет подрядчикам, дистрибьюторам и системным интеграторам EPC координировать различные требования к энергетическому оборудованию через одного поставщика.

Возможность настройки на основе инженерии
Компания поддерживает индивидуальную настройку проекта, охватывающую:
Проектирование электрических параметров
Требования к подземной установке
Водонепроницаемые и коррозионно-защитные решения
Интеграция системы мониторинга
Подготовка технической документации
Все решения разрабатываются в соответствии с утвержденными спецификациями и условиями проекта.

Контроль качества и поддержка экспорта
Контроль производства охватывает:
Проверка материалов
Производство сердечников и обмоток
Вакуумная сушка и заливка маслом
Проверка герметизации
Электрические испытания
Окончательный обзор документации

Компания Jiangsu Xinxin Electric может предоставить:
Технические паспорта
Рисунки
Отчеты об испытаниях
Таблички с именами
Упаковочные документы
Файлы подачи проектов в соответствии с требованиями IEC, GB, ANSI или заказчика.
