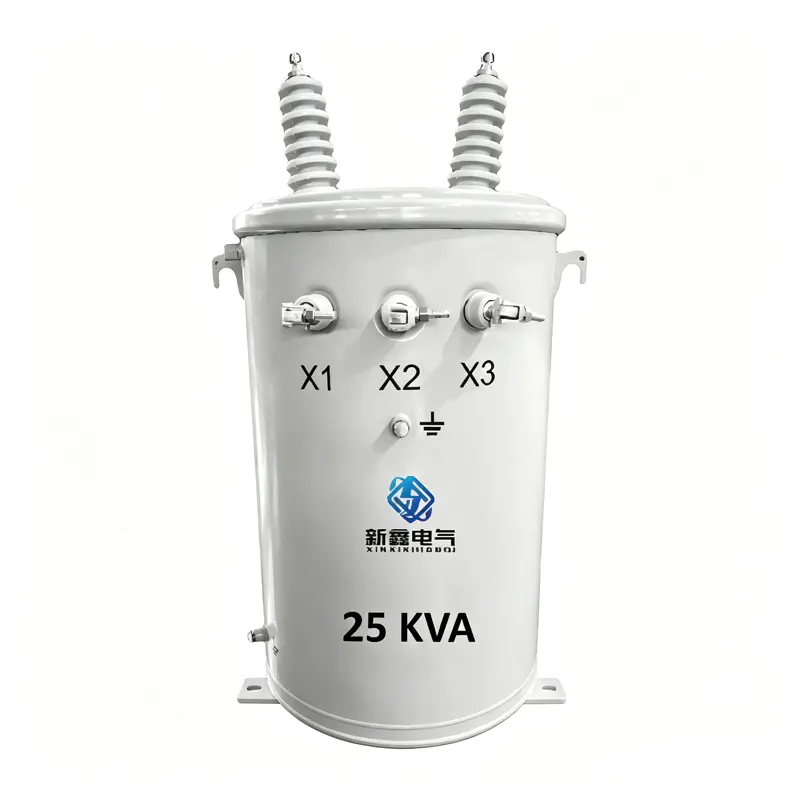

Однофазный полюсный трансформатор

Однофазный полюсный трансформатор — это наружное маслонаполненное распределительное трансформаторное оборудование, предназначенное для преобразования среднего напряжения воздушных линий электропередачи в низкое напряжение для жилых, сельскохозяйственных, сельских и малых коммерческих потребителей.
Как компактное маслонаполненное распределительное устройство, изделие монтируется на опорах линий электропередачи либо на специальных конструкциях, что позволяет разместить электроснабжающее оборудование ближе к рассредоточенным нагрузкам. По сравнению со стандартными наземными трансформаторами однофазный полюсный трансформатор сокращает занимаемую площадь, уменьшает длину низковольтных фидеров и повышает эффективность распределения в отдалённых и рассредоточенных зонах нагрузки.
Трансформатор оснащён сердечником из холоднокатаной ориентированной кремнистой стали, медными или алюминиевыми обмотками, полностью герметичным масляным баком и внешними изоляционными элементами. Оборудование может быть скомплектовано под разные классы напряжения, варианты регулировки ответвлений, защитные приспособления и системы мониторинга согласно требованиям коммунальных служб и проекта.

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Маслонаполненный трансформатор из аморфного сплава серии S(B)H ДАЛЕЕ:Подземный масляный трансформатор серии S-MD
  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Параметр
Спецификация
Тип продукта
Однофазный трансформатор, установленный на полюсе
Номинальная мощность
30 кВА–500 кВА
Высокое напряжение
10/11/15/20/22/24.9/33 кВ или по индивидуальному заказу
Низкое напряжение
120/240 В, 220/380 В, 230/400 В или по индивидуальному заказу
Частота
50 Гц / 60 Гц
Основной материал
Холоднокатаная зерноориентированная кремниевая сталь
Проводник обмотки
Медь или алюминий
Метод охлаждения
Масло ONAN с естественным охлаждением
Структура резервуара
Полностью герметичная конструкция с масляным погружением на открытом воздухе
Варианты защиты
Предохранитель, молниеотвод, устройство сброса давления, индикатор уровня масла
Варианты мониторинга
Мониторинг температуры, интерфейс удаленного мониторинга
Стандарты проектирования
IEC 60076, серия IEEE C57.12, GB/T 1094 или спецификации заказчика

1. Для чего используется однофазный трансформатор, установленный на полюсе?
Однофазный полюсный трансформатор в основном используется для распределения электроэнергии в жилых, сельскохозяйственных, сельских и отдаленных районах, где нагрузки распределяются по большой площади.

2. В чем разница между трансформаторами, установленными на столбах, и трансформаторами, установленными на земле?
Трансформаторы, монтируемые на столбах, устанавливаются на опорах или конструкциях линий электропередач, что сокращает занимаемую площадь и позволяет устанавливать их ближе к распределенным нагрузкам.
Наземные трансформаторы обычно используются для приложений большей мощности или мест, требующих более легкого доступа на уровне земли.

3. Может ли трансформатор поддерживать системы с разделенной фазой 120/240 В?
Да.
Трансформатор может быть рассчитан на двухфазный выход 120/240 В или другие конфигурации низкого напряжения в соответствии с местными стандартами мощности и требованиями проекта.

4. Могут ли поддерживаться системы 50 Гц и 60 Гц?
Да.
Трансформатор может быть рассчитан на разные частоты, но конструкция сердечника, потери, повышение температуры и характеристики изоляции должны быть проверены в соответствии с номинальной частотой.

5. Можно ли устанавливать защитные приспособления вместе?
Да.
Предохранительная защита, молниеотводы, устройства сброса давления и контрольно-измерительные приборы могут быть сконфигурированы в соответствии с напряжением системы, требованиями защиты и местными стандартами.

6. Подходит ли трансформатор для прибрежных или суровых условий?
Да.
Доступны индивидуальные конструкции для соляного тумана, влажности, пыли, высоких температур, большой высоты и коррозионных сред. Перед окончательным утверждением проекта необходимо предоставить данные об условиях окружающей среды.

  • Характеристики продукта

Решение распределенного электропитания
Распределительный трансформатор, устанавливаемый на столбе, предназначен для распределенных сетей электроснабжения, где спрос на электроэнергию разбросан по большим площадям.
Установка трансформатора ближе к конечным пользователям помогает сократить длину линии низкого напряжения, минимизировать падение напряжения и повысить надежность электроснабжения.

Компактная наружная установка
Конструкция, монтируемая на столбах, снижает потребность в фундаментах трансформаторов на уровне земли и помещениях для оборудования.
Компактная конструкция установки делает однофазный полюсный трансформатор подходящим для электрификации сельских районов, отдаленных районов, сельскохозяйственного электроснабжения и мест, где доступность земли ограничена.

Надежная конструкция масляного трансформатора
В трансформаторе используется технология масляной изоляции и охлаждения.
Являясь масляным распределительным трансформатором, он сочетает в себе оптимизированную конструкцию сердечника, надежную структуру обмотки, вакуумную сушку, вакуумное заполнение маслом и изготовление герметичных резервуаров для улучшения изоляционных характеристик и долгосрочной эксплуатационной надежности.
Гибкая защита и адаптация к окружающей среде

Трансформатор может быть оснащен:
Защита от высоковольтного предохранителя
Молниеотводы
Устройства сброса давления
Индикаторы температуры и уровня масла
Интерфейсы удаленного мониторинга

Для суровых условий доступны индивидуальные решения для:
Высокотемпературные области
Прибрежные соленые туманные среды
Пыльные места
Применение на больших высотах
Холодные климатические условия

  • Поля приложения
Область применения
Типичные приложения
Обслуживаемые отрасли
Распределение электроэнергии в сельской местности
Электроснабжение жилых домов, сельскохозяйственные нагрузки, электрификация деревень
Коммунальные услуги, подрядчики по электрификации сельской местности
Сети распределения коммунальных услуг
Модернизация воздушных линий электропередачи, децентрализованные системы электроснабжения
Энергетические компании, подрядчики EPC
Сельскохозяйственные приложения
Ирригационные системы, фермы, оборудование для переработки сельскохозяйственной продукции
Сельскохозяйственные проекты, разработчики сельской инфраструктуры
Отдаленные районы
Острова, горы, отдаленные населенные пункты, микросетевые системы
Государственные проекты, разработчики энергетики
OEM-партнеры и партнеры по дистрибуции
Локализованные системы напряжения, индивидуальные аксессуары, частный брендинг
Дистрибьюторы трансформаторов, поставщики оборудования

  • OEM·ODM
Модуль настройки
Доступные варианты
Электрическая конструкция
Емкость, отношение напряжений, частота, импеданс, настройка ответвлений, уровень изоляции, требования к потерям
Конфигурация вывода
Однофазные двухпроводные, трехпроводные, разделенные по фазе системы, индивидуальные требования к низкому напряжению
Защитные аксессуары
Предохранитель, молниеотвод, сброс давления, контроль температуры, контроль уровня масла
Механическая конструкция
Монтажная конструкция, монтажные кронштейны, расположение терминалов, точки подъема
Экологическая адаптация
Высокая температура, влажность, соляной туман, пыль, защита от коррозии
Брендинг и документы
OEM-памятка, этикетки, руководства, чертежи, упаковочные знаки

  • Почему стоит выбрать нас

Полные возможности производства трансформаторов
Компания Jiangsu Xinxin Electric предлагает полный спектр трансформаторных решений, включая:
Масляные трансформаторы
Масляные погружные распределительные трансформаторы
Трансформаторы сухого типа
Трансформаторы из аморфных сплавов
Подстанции коробчатого типа
Это позволяет коммунальным предприятиям, подрядчикам EPC и дистрибьюторам координировать различные требования к распределению электроэнергии через одного поставщика.

Контролируемый производственный процесс
Управление производством осуществляется посредством:
Обзор технических спецификаций
Проверка входящих материалов
Производство сердечников и обмоток
Вакуумная сушка и заливка маслом
Проверка герметизации резервуара
Окончательное электрическое тестирование
Основные материалы, включая листы кремнистой стали, проводники, изоляционные материалы, трансформаторное масло, втулки и защитные приспособления, контролируются в соответствии с требованиями проекта.

Международная поддержка проектов
Компания Jiangsu Xinxin Electric может предоставить:
Технические паспорта
Чертежи установки
Информация о проводке
Таблички с именами
Отчеты об испытаниях
Упаковочные документы
Документы могут быть подготовлены в соответствии с требованиями IEC, IEEE, GB или конкретных проектов заказчика.
