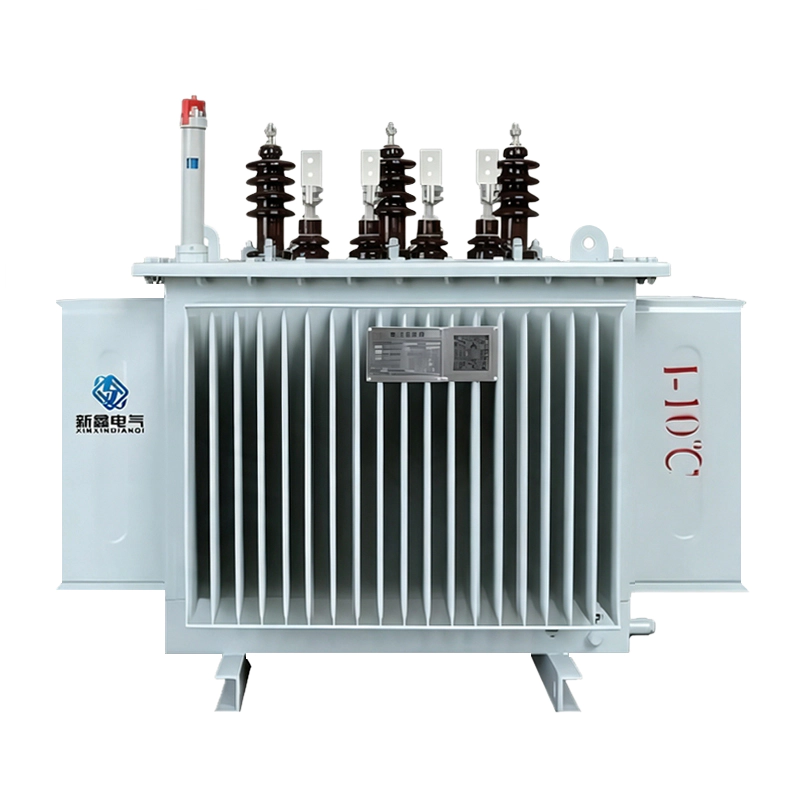

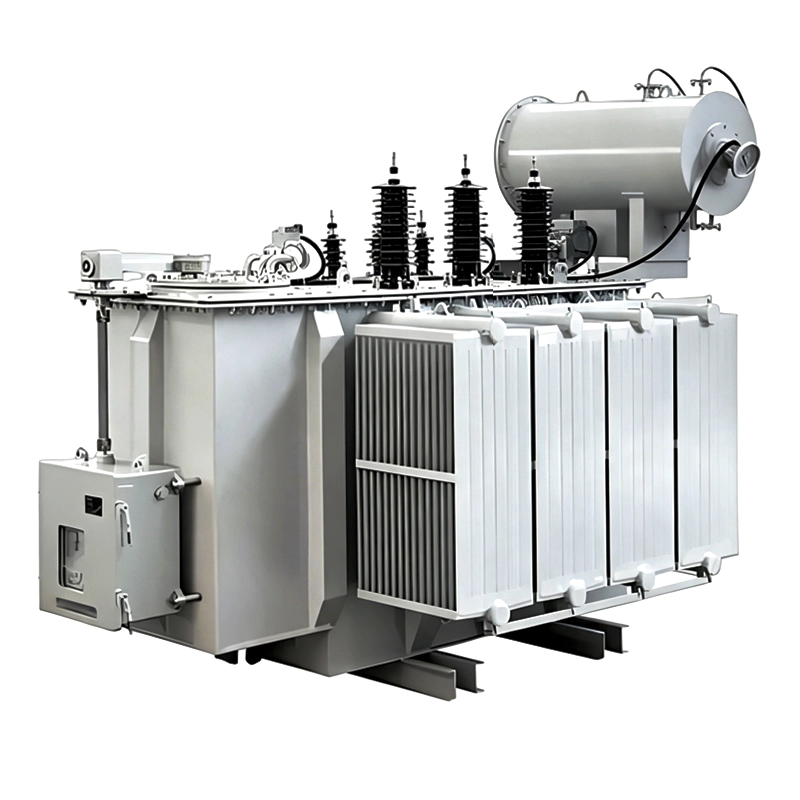

Масляный трансформатор серии S

Маслонаполненный трансформатор серии S предназначен для средненапряженных систем распределения электроэнергии. Он обеспечивает надёжное преобразование напряжения и стабильную работу, имеет длительный срок службы, применяется в коммунальных сетях, на промышленных объектах, инфраструктурных проектах и объектах возобновляемой энергетики.
Как ключевое изделие в линейке масляных трансформаторов, серия S имеет сердечник из холоднокатаной ориентированной кремнистой стали, медные или алюминиевые обмотки, изоляционное масло и полностью герметичный гофрированный масляный бак. Линейка включает энергоэффективные серии S9, S11, S13, S20 и S22 для удовлетворения разнообразных требований к распределению электроэнергии.
В производстве применяются операции вакуумной сушки, вакуумной заливки маслом и проверки герметичности, повышающие надёжность изоляции и стабильность эксплуатации. Изделие предусматривает естественное масляно-воздушное охлаждение ONAN и опциональное принудительное воздушное охлаждение ONAF, а также дополнительные средства мониторинга: контроль температуры и уровня масла, давления, газовое реле защиты и системы дистанционного мониторинга.
Как масляный распределительный трансформатор, серия S может быть адаптирована под проектные требования: мощность, классы напряжения, частота, материал обмотки, регулирование напряжения, способ охлаждения, защитные устройства и устойчивость к условиям окружающей среды.

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Подземный масляный трансформатор серии S-MD ДАЛЕЕ:Нет следующей статьи
  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Тип продукта
Масляный трансформатор серии S
Номинальная мощность
30 кВА–6300 кВА
Уровень напряжения
6 кВ–35 кВ
Основной материал
Холоднокатаная зерноориентированная кремниевая сталь
Проводник обмотки
Медь или алюминий
Метод охлаждения
ОНАН; ОНАФ Необязательно
Частота
50 Гц / 60 Гц
Регулирование напряжения
Выключатель ответвлений; OLTC опционально
Структура резервуара
Полностью герметичный гофрированный масляный бак
Серия «Энергоэффективность»
С9 / С11 / С13 / С20 / С22
Особая среда
Высокая температура, большая высота, соляной туман, влажность, пыль, защита от коррозии
Варианты мониторинга
Температура масла, уровень масла, давление, газовое реле, дистанционный мониторинг
Стандарты проектирования
IEC 60076, GB/T 1094, ANSI/IEEE или спецификации заказчика

1. Для чего используется масляный распределительный трансформатор?
Масляный распределительный трансформатор используется в системах распределения электроэнергии среднего напряжения для преобразования уровней напряжения и обеспечения надежного электроснабжения.
Серия S обычно применяется в коммунальных сетях, промышленных объектах, инфраструктурных проектах и системах возобновляемой энергетики.

2. В чем разница между масляными трансформаторами и сухими трансформаторами?
В масляных трансформаторах для изоляции и отвода тепла используется изоляционное масло, что делает их пригодными для наружных распределительных сетей, коммунальных служб и промышленных применений.
Сухие трансформаторы не содержат изоляционного масла и обычно выбираются для применения внутри помещений с более высокими требованиями пожарной безопасности.
Выбор зависит от условий установки, требований безопасности, условий технического обслуживания и стоимости жизненного цикла.

3. Как следует выбирать трансформаторы S9, S11, S13, S20 и S22?
Различные серии представляют разные платформы проектирования и уровни энергоэффективности.
При выборе следует учитывать:
Применимые стандарты
Гарантированная потеря холостого хода
Потеря нагрузки
Часы работы
Характеристики нагрузки
Требования к эффективности проекта

4. В чем разница между охлаждением ONAN и ONAF?
ONAN использует естественную циркуляцию масла и естественное воздушное охлаждение.
ONAF добавляет принудительное воздушное охлаждение с помощью вентиляторов для улучшения способности рассеивать тепло.
Подходящий метод охлаждения зависит от мощности трансформатора, тепловой конструкции, температуры окружающей среды и условий эксплуатации.

5. Может ли компания Jiangsu Xinxin Electric поставлять индивидуальные масляные распределительные трансформаторы?
Да.
Являясь производителем масляных распределительных трансформаторов, компания Jiangsu Xinxin Electric предлагает решения OEM и ODM, в том числе:
Настройка электрических параметров
Структурное проектирование
Конфигурация аксессуаров
Экологическая адаптация
Брендинг и техническая документация

  • Характеристики продукта

Энергоэффективная конструкция сердечника
В масляном трансформаторе применяется сердечник из холоднокатаной ориентированной кремнистой стали с оптимизированной конструкцией магнитной цепи и косыми стыками 45°.
Низкопотерная конструкция сердечника позволяет снизить потери холостого хода, ток холостого хода и уровень шума при эксплуатации, повышая энергоэффективность при длительной работе в сетях распределения электроэнергии.
Трансформатор может быть адаптирован под разные требования по энергоэффективности; показатели работы определяются исходя из гарантированных значений потерь и эксплуатационных условий проекта.

Надёжная обмотка и устойчивость при коротком замыкании
В зависимости от проектных требований доступны варианты обмотки из меди или алюминия.
Конструкция обмотки рассчитана по критериям плотности тока, перегрева, импеданса и механической прочности при коротком замыкании, что гарантирует стабильную работу при различных режимах нагрузки.

Полностью герметичный гофрированный масляный бак
Полностью герметичный гофрированный масляный бак сочетает функции теплоотвода и компенсации объёма масла.
Герметичное исполнение исключает прямой контакт изоляционного масла с окружающим воздухом, замедляя окисление масла и снижая требования к техническому обслуживанию.
Операции вакуумной сушки и вакуумной заливки маслом улучшают изоляционные свойства и долговременную эксплуатационную надёжность.

Гибкая конфигурация охлаждения и мониторинга
Масляный погружной трансформатор серии S поддерживает естественное охлаждение ONAN для стандартных применений.
Для более высоких требований к рассеиванию тепла принудительное воздушное охлаждение ONAF может быть настроено в соответствии с условиями проекта.

Дополнительные аксессуары включают в себя:
Индикаторы температуры масла
Индикаторы уровня нефти
Устройства сброса давления
Защита газового реле
Системы контроля температуры
Интерфейсы удаленной связи
Адаптация к различным средам

Масляный распределительный трансформатор может быть спроектирован для различных условий эксплуатации, включая:
Высокотемпературные области
Высотные установки
Прибрежные соленые туманные среды
Влажные условия
Пыльные промышленные объекты
Коррозионные среды
Индивидуальные решения могут включать улучшенную герметизацию, координацию изоляции, оптимизацию охлаждения и защиту от коррозии.

  • Поля приложения
Область применения
Типичные приложения
Обслуживаемые отрасли
Сети распределения электроэнергии
Городские распределительные сети, модернизация сельских сетей, коммунальные подстанции, энергосберегающие распределительные проекты
Коммунальные услуги, компании по распределению электроэнергии, подрядчики EPC
Промышленные объекты
Производственные предприятия, горнодобывающие проекты, нефтехимические предприятия, сталелитейные заводы, промышленные парки
Промышленные компании, подрядчики EPC, интеграторы электрических систем
Проекты возобновляемой энергетики
Солнечные электростанции, ветроэнергетические проекты, системы накопления энергии, вспомогательные системы электроснабжения
Разработчики возобновляемой энергии, системные интеграторы, компании EPC
Инфраструктурные проекты
Аэропорты, порты, железнодорожный транспорт, муниципальные объекты, общественная инфраструктура
Подрядчики по инфраструктуре, инжиниринговые компании
Коммерческие энергетические системы
Коммерческие здания, бизнес-парки, системы распределения зданий
Строительные подрядчики, подрядчики по электромонтажным работам, застройщики

  • OEM·ODM

Компания Jiangsu Xinxin Electric предлагает решения OEM, ODM и индивидуальные решения по масляным трансформаторам для коммунальных служб, подрядчиков по электростатической обработке, дистрибьюторов и производителей оборудования.
Индивидуальные решения разрабатываются в соответствии с техническими спецификациями, чертежами, условиями окружающей среды и требованиями проекта.

Модуль настройки Доступные опции
Проектирование электрооборудования: Емкость, напряжение, частота, векторная группа, импеданс, диапазон ответвлений, требования к потерям, повышение температуры
Структурное проектирование: Размеры резервуара, расположение терминалов, кабельное соединение, базовая конструкция, точки подъема
Экологическая адаптация: Высокая температура, большая высота, соляной туман, влажность, пыль, защита от коррозии
Регулирование и защита: OLTC, переключатель ответвлений вне контура, контроль температуры, контроль уровня масла, защита от давления
Системная интеграция: Распределительное устройство, кольцевые основные блоки, системы защиты, SCADA и интерфейсы мониторинга
Брендинг и документы: OEM-памятка, этикетки, руководства, чертежи, упаковочные знаки, техническая документация

  • Почему стоит выбрать нас

Полные возможности трансформаторного продукта
Компания Jiangsu Xinxin Electric предлагает трансформаторные решения, в том числе:
Масляные трансформаторы
Масляные погружные распределительные трансформаторы
Трансформаторы сухого типа
Трансформаторы из аморфных сплавов
Подстанции коробчатого типа
Это позволяет подрядчикам, дистрибьюторам и системным интеграторам EPC координировать различные требования к распределению электроэнергии с одним поставщиком.

Возможность инженерной настройки
Компания поддерживает проектирование, ориентированное на конкретные проекты, охватывающее:
Электрические параметры
Механическая структура
Методы охлаждения
Защитные аксессуары
Экологическая адаптация
Техническая документация
Все решения рассматриваются в соответствии с утвержденными спецификациями и требованиями проекта.

Контроль качества и поддержка проектов
Производство осуществляется в соответствии с контролируемыми процедурами, включая:
Технический обзор
Проверка материалов
Управление процессом сердечника и намотки
Вакуумная сушка и заливка маслом
Проверка сборки
Электрические испытания

Компания Jiangsu Xinxin Electric может предоставить:
Технические паспорта
Рисунки
Отчеты об испытаниях
Таблички с именами
Руководства по эксплуатации
Экспортируйте документацию в соответствии с требованиями IEC, GB, ANSI/IEEE или требованиями заказчика.
