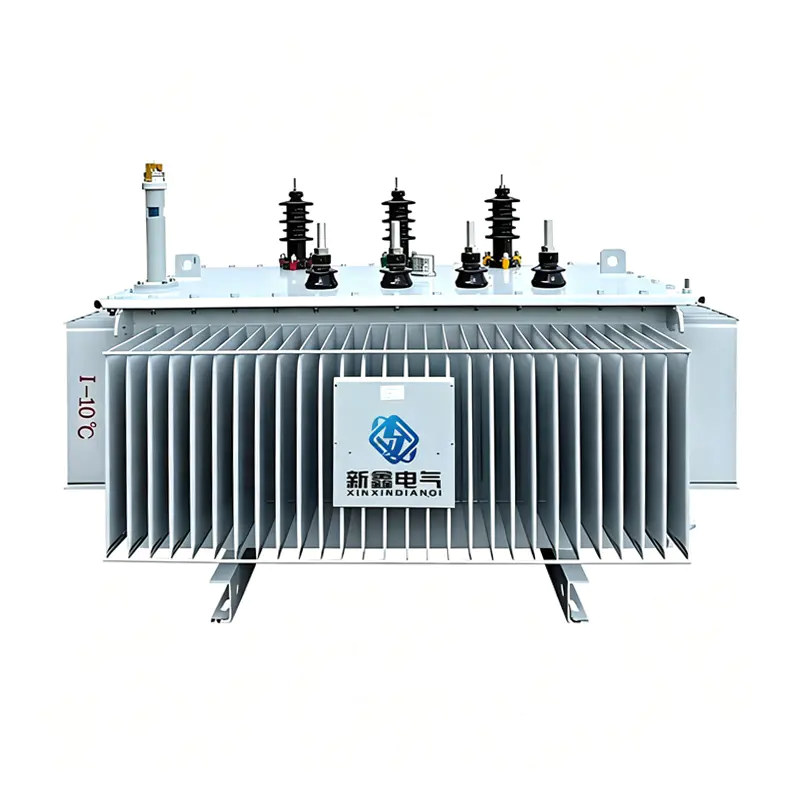

Маслонаполненный трансформатор из аморфного сплава серии S(B)H

Маслонаполненный трансформатор из аморфного сплава серии S(B)H предназначен для систем распределения электроэнергии, где требуется высокая энергоэффективность, стабильная работа и долгосрочная экономия энергии.
Трансформатор оснащён сердечником из аморфного сплава, бескислородными медными или высококачественными алюминиевыми проводами и полностью герметичной конструкцией гофрированного масляного бака. По сравнению со стандартными трансформаторами с сердечником из кремнистой стали у данного трансформатора из аморфного сплава значительно снижены потери холостого хода, поэтому он подходит для объектов с длительным режимом электроснабжения, низкой средней нагрузкой и требованиями к непрерывной эксплуатации.
Серия S(B)H — это усовершенствованный маслонаполненный трансформатор, в котором изоляционное масло выполняет функции электроизоляции и теплоотвода. Полностью герметичный гофрированный масляный бак сочетает функции теплоотвода и компенсации объёма масла, маслорасширитель не требуется. Это замедляет окисление масла и снижает потребность в текущем техническом обслуживании.
Маслонаполненный трансформатор из аморфного сплава может быть скомплектован согласно требованиям проекта: мощность, классы напряжения, частота, материал обмотки, способ охлаждения, регулирование напряжения, антикоррозионная защита и параметры мониторинга.

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Нет предыдущей статьи ДАЛЕЕ:Однофазный полюсный трансформатор
  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Параметр
Стандартный / Дополнительный диапазон
Тип продукта
Масляный погружной трансформатор из аморфного сплава серии S(B)H
Номинальная мощность
30 кВА–6300 кВА
Уровень напряжения
6КВ–35 кВ
Частота
50 Гц / 60 Гц
Проводник обмотки
Медь или алюминий
Метод охлаждения
ОНАН; ОНАФ Необязательно
Регулирование напряжения
Выключатель ответвлений; OLTC опционально
Конструкция нефтяного резервуара
Полностью герметичный гофрированный масляный бак
Особая среда
50℃, Высота более 1000 м, C3/C4/C5, Защита от песка и пыли

1. В чем разница между трансформаторами серии S(B)H и обычными масляными трансформаторами?
Главное отличие — материал сердечника.
В масляно-погружном трансформаторе из аморфного сплава серии S(B)H используется технология сердечников из аморфного сплава, в то время как в обычных масляно-погружных трансформаторах обычно используются сердечники из кремнистой стали.
Сердечник из аморфного сплава может снизить потери холостого хода примерно на 60%–80% по сравнению с обычными сердечниками из кремнистой стали. Потери нагрузки в основном зависят от материалов обмотки и конструкции электромагнитного поля.

2. Какие проекты подходят для масляных трансформаторов из аморфного сплава?
Эти трансформаторы подходят для проектов с длительными периодами подачи питания, более низкими средними скоростями нагрузки, значительными колебаниями нагрузки или четкими требованиями к энергосбережению.
Типичные области применения включают распределительные сети, промышленные объекты, проекты возобновляемой энергетики и инфраструктурные системы.

3. Можно ли выбрать как медную, так и алюминиевую обмотку?
Да.
Решения для намотки из меди и алюминия можно выбирать в соответствии с требованиями к эффективности, потере нагрузки, весу, стоимости, механической прочности и спецификациями заказчика.

4. В чем разница между охлаждением ONAN и ONAF?
ONAN использует естественную циркуляцию масла и естественное охлаждение воздуха.
ONAF добавляет принудительное воздушное охлаждение для улучшения способности рассеивать тепло.
Подходящий метод охлаждения зависит от тепловой конструкции, условий эксплуатации и требований проекта.

5. Можно ли спроектировать трансформатор для условий высоких температур и большой высоты?
Да.
Трансформатор может быть спроектирован для особых условий, таких как максимальная температура окружающей среды 50℃ и установка на высоте более 1000 м.
Для надлежащей проверки конструкции необходимо указать фактическую температуру, высоту, условия вентиляции и профиль нагрузки.

  • Характеристики продукта

Энергосберегающая технология на основе аморфного сплава
В маслонаполненном трансформаторе из аморфного сплава используется сердечник из аморфного сплава с высокой магнитной проницаемостью, низкой коэрцитивной силой и малыми гистерезисными потерями.
По сравнению со стандартными маслонаполненными трансформаторами с сердечником из кремнистой стали данное оборудование позволяет снизить потери холостого хода примерно на 60–80 %.
Благодаря этому энергосберегающему преимуществу трансформатор из аморфного сплава особенно подходит для распределительных систем с длительным режимом работы, непрерывным электроснабжением и относительно низкой средней нагрузкой.
Снижение потерь в сердечнике уменьшает долговременное энергопотребление и повышает общую эффективность распределения электроэнергии.

Полностью герметичная конструкция гофрированного масляного бака
Полностью герметичный гофрированный масляный бак сочетает функции теплоотвода и компенсации объёма масла, дополнительный маслорасширитель не требуется.
Герметичное исполнение исключает прямой контакт изоляционного масла с окружающим воздухом, замедляя окисление масла и повышая долговременную стабильность эксплуатации.
Данная конструкция подходит для проектов, требующих надёжной работы и снижения требований к техническому обслуживанию.

Процесс вакуумной сушки и заливки масла
Корпус трансформатора после сборки проходит контролируемую вакуумную сушку, после чего производится вакуумная заливка маслом.
Данный процесс обеспечивает лучшее пропитывание твёрдых изоляционных материалов изоляционным маслом, повышает однородность изоляции, эффективность теплоотвода и надёжность эксплуатации.

Проектирование намотки и механической прочности
Серия S(B)H поддерживает бескислородные медные или высококачественные алюминиевые проводники в соответствии с требованиями проекта.
Конструкция обмотки спроектирована в соответствии с требованиями к емкости, плотности тока, механическим напряжениям короткого замыкания и повышению температуры для обеспечения стабильной работы в различных условиях.

Гибкие варианты охлаждения и мониторинга
Изделие поддерживает естественное охлаждение ONAN и опциональное принудительное воздушное охлаждение ONAF.
Температуру, уровень масла, давление и интегрированные функции мониторинга можно настроить в соответствии с требованиями проекта.
Дополнительные системы мониторинга помогают улучшить оценку рабочего состояния и поддерживают интеллектуальное управление распределением электроэнергии.

  • Поля приложения
Область применения
Типичные приложения
Обслуживаемые отрасли
Сети распределения электроэнергии
Распределение электроэнергии в городах, модернизация сельских сетей, проекты энергосберегающего распределения
Коммунальные услуги, компании по распределению электроэнергии, подрядчики EPC
Промышленные объекты
Производственные предприятия, промышленные парки, горнодобывающие проекты, металлургические предприятия, нефтехимические заводы
Владельцы промышленных проектов, компании EPC, интеграторы электрических систем
Коммерческие здания и общественные объекты
Коммерческие комплексы, больницы, школы, гостиницы, проекты общественной инфраструктуры
Строительные подрядчики, подрядчики по электротехнике, разработчики проектов
Проекты возобновляемой энергетики
Солнечные энергетические системы, ветроэнергетические проекты, системы накопления энергии, вспомогательные системы электроснабжения
Разработчики возобновляемой энергии, системные интеграторы, подрядчики EPC
Транспорт и муниципальная инфраструктура
Аэропорты, системы железнодорожного транспорта, порты, проекты муниципального строительства
Подрядчики по инфраструктуре, инжиниринговые компании

  • OEM·ODM
Модуль настройки
Доступные варианты
Электрические параметры
Емкость, напряжение, частота, векторная группа, импеданс, переключатель ответвлений, требования к потерям, уровень изоляции
Структура и окружающая среда
Размеры, направление выхода, клеммы, базовая конструкция, высокотемпературная конструкция, высотная конструкция, защита от коррозии, защита от пыли
Аксессуары и мониторинг
Мониторинг температуры, уровень масла, давление, защита от газа, OLTC, интерфейсы связи
Брендинг и документы
OEM-памятка, товарный знак, цвет, упаковка, языковые требования
Принятие проекта
Технические разъяснения, проверка документов, тестирование свидетелей, поддержка сторонних инспекций

  • Почему стоит выбрать нас

Полные возможности трансформаторного продукта
Компания Jiangsu Xinxin Electric предлагает трансформаторные решения, охватывающие:
Масляные трансформаторы
Трансформаторы с погружением в аморфное сплавное масло
Трансформаторы сухого типа
Трансформаторы сухого типа из литой смолы
Коробчатые подстанции
Сопутствующее оборудование для распределения электроэнергии
Это позволяет подрядчикам, дистрибьюторам и промышленным клиентам EPC координировать различные требования к трансформаторам и распределению электроэнергии через одного поставщика.

Производство и контроль качества
Управление производством осуществляется посредством контролируемых производственных и инспекционных процессов, включая:
Обработка сердечника из аморфного сплава
Производство намотки
Сборка корпуса трансформатора
Вакуумная сушка
Вакуумная заправка маслом

Окончательная сборка и плановые испытания
Основные материалы, включая полосы из аморфного сплава, медно-алюминиевые проводники, изоляционные материалы, трансформаторное масло, втулки и аксессуары, проверяются в соответствии с техническими требованиями.
Контроль качества включает в себя:
Технический обзор
Проверка входящих материалов
Проверка процесса сердечника и намотки
Проверка изоляции и сборки
Проверка сушки, заливки маслом и герметизации
Электрические рутинные испытания
Окончательное утверждение документа

Инженерная документация и международная поддержка проектов
Компания Jiangsu Xinxin Electric поддерживает международные проекты, предоставляя техническую документацию, подготовленную в соответствии с требованиями IEC, GB, ANSI или требованиями заказчика.
Доступные документы включают в себя:
Технические паспорта
Чертежи сборки
Электрические чертежи
Таблички с именами
Отчеты об испытаниях
Упаковочные документы
Документация проекта на английском языке
Компания может оказывать поддержку в координации проектов, связанных с техническим утверждением, рассмотрением документации, упаковкой и требованиями к доставке.
