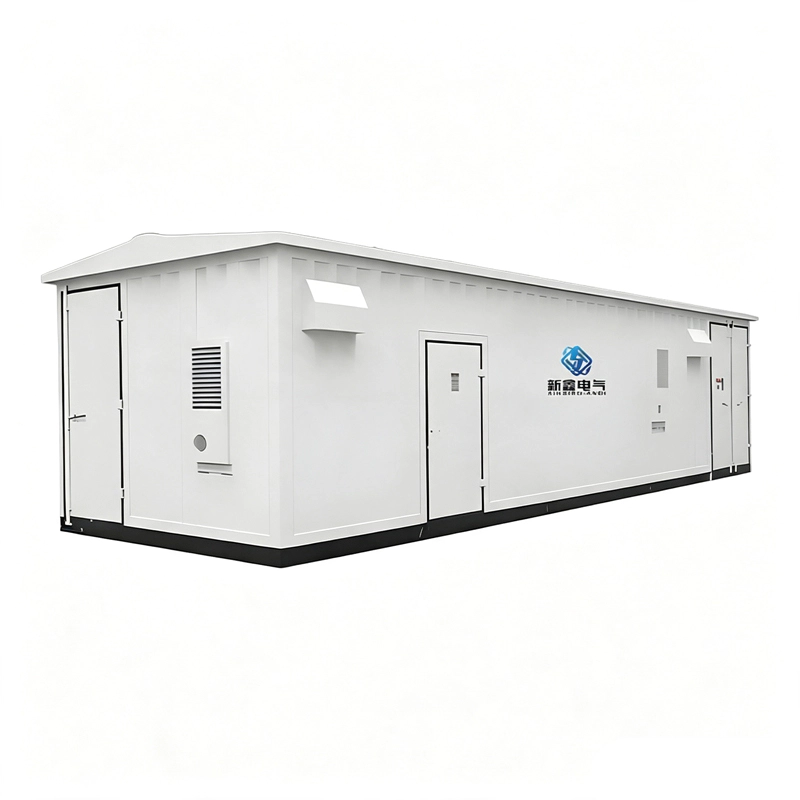

Сборная подстанция для ветроэнергетики и фотоэлектрических (PV) применений

Сборная подстанция для ветроэнергетики и фотоэлектрических (PV) применений — это интегрированное решение для преобразования и распределения электроэнергии, разработанное для объектов возобновляемых источников энергии, включая солнечные электростанции, ветровые электростанции и системы хранения энергии.
Как специализированная сборная подстанция, оборудование объединяет в заводском корпусе повышающий трансформатор, распределительное устройство среднего напряжения, низковольтную систему подключения, защитные устройства, систему управления, коммуникационные интерфейсы и вспомогательное оборудование.
По сравнению с традиционными решениями с монтажом на объекте сборная конструкция сокращает объём полевых электромонтажных работ, упрощает координацию проекта, сокращает сроки монтажа и повышает надёжность системной интеграции.
Подстанция может комплектоваться маслонаполненными, сухими или трансформаторами из аморфного сплава согласно требованиям проекта. Дополнительные опции включают вакуумные выключатели, блоки RMU, релейную защиту, ПЛК, связь SCADA, онлайн-мониторинг, ИБП и системы регистрации аварийных событий.
В зависимости от требований проекта данное решение может использоваться как фотоэлектрическая подстанция для солнечных электростанций или ветроподстанция для систем сбора и повышения напряжения ветроустановок.

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Компактная подстанция типа «Хуа» компании New Energy ДАЛЕЕ:Сборная подстанция европейского типа
  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Параметр
Спецификация
Тип продукта
Сборная подстанция для ветроэнергетики и фотоэлектрических (PV) применений
Номинальная мощность
200 кВА–9000 кВА
Напряжение системы
6 кВ–35 кВ
Пошаговый трансформатор
Трансформатор масляного, сухого типа или из аморфного сплава
Конфигурация трансформатора
Двухобмоточная или трехобмоточная конструкция
Блок среднего напряжения
Вакуумный выключатель, RMU, выключатель нагрузки, выключатель заземления, молниеотвод, реле защиты
Низковольтная система управления
Низковольтное соединение, шкаф управления, шкаф связи, ИБП
Система мониторинга
SCADA, ПЛК, мониторинг температуры, сигнализация о неисправностях, запись событий, синхронизация времени GPS
Корпус и вспомогательная система
Вентиляция, освещение, заземление, интерфейс противопожарной защиты, антиконденсационная система
Экологическая адаптация
Высокая температура, большая высота, пустыня, прибрежная коррозия, соляной туман, защита от пыли и влажности
Стандарты проектирования
Спецификации проектов IEC, GB/T, ANSI/IEEE или заказчика

1. Для чего используется сборная подстанция?
Сборная подстанция в основном используется для проектов возобновляемой энергетики, таких как фотоэлектрические установки, ветряные электростанции и системы хранения энергии, для сбора, преобразования, защиты и передачи вырабатываемой энергии.

2. В чем разница между фотоэлектрической подстанцией и обычной подстанцией?
Фотоэлектрическая подстанция специально разработана для солнечных энергетических систем и учитывает выходные характеристики инвертора, колебания мощности, требования к связи и защиту подключения к сети.

3. Можно ли использовать подстанцию для проектов ветроэнергетики?
Да.
Система может быть сконфигурирована как ветроэнергетическая подстанция для систем сбора ветряных турбин, повышающего преобразования, защиты и интеграции связи.

4. Какой тип трансформатора следует выбрать?
Выбор зависит от:
Среда установки
Требования к мощности
Требования пожарной безопасности
Цели энергоэффективности
Условия обслуживания
Стоимость жизненного цикла
Можно оценить решения для трансформаторов, погруженных в масло, сухого типа и из аморфных сплавов.

5. Может ли он работать в условиях пустыни или высоких температур?
Да.
Подстанция может быть спроектирована с использованием усовершенствованных решений по охлаждению, защите от пыли, защите от конденсации и коррозии в зависимости от условий окружающей среды.

6. Можно ли интегрировать SCADA и системы удаленного мониторинга?
Да.
ПЛК, связь SCADA, удаленный мониторинг, регистрация неисправностей и синхронизация GPS могут быть настроены в соответствии с требованиями проекта.

7. Могут ли предоставляться услуги OEM и ODM?
Да.
Компания Jiangsu Xinxin Electric поддерживает индивидуальное проектирование электрооборудования, конструкцию корпуса, конфигурацию оборудования, брендинг, документацию и решения для конкретных проектов.

  • Характеристики продукта

Интегрированное решение в области возобновляемой энергетики
Сборная подстанция объединяет трансформатор, распределительное устройство, системы защиты, управления, связи и вспомогательное оборудование в одном блоке заводской сборки.
Такая интегрированная конструкция снижает трудозатраты на координацию взаимодействия между несколькими поставщиками и повышает эффективность реализации проекта.
Для фотоэлектрических проектов конфигурация фотоэлектрической подстанции учитывает выходные характеристики инвертора, требования к подключению к электросети и коммуникационные интерфейсы.
Для ветроэнергетических проектов конфигурация ветроподстанции поддерживает системы сбора энергии ветряных турбин, преобразование среднего напряжения, релейную защиту и интеграцию системы мониторинга.

Заводская сборка и сокращение монтажных работ
Основные компоненты собираются, подключаются и проходят проверку перед отгрузкой.
По сравнению с традиционным монтажом на объекте сборная конструкция позволяет сократить:
Объём монтажных работ на месте
Сложность кабельных соединений
Сроки ввода в эксплуатацию
Риски координации проекта
Такой подход, реализуемый в заводских условиях, способствует повышению эффективности монтажа и согласованности поставок для проектов возобновляемых источников энергии.

Гибкая конфигурация трансформатора
Сборная подстанция может быть оснащена различными трансформаторными технологиями:
Масляный трансформатор для наружного применения и применения с большей производительностью
Трансформатор сухого типа для проектов с повышенными требованиями пожарной безопасности
Трансформатор из аморфного сплава для улучшения характеристик потерь холостого хода
Окончательный выбор зависит от условий окружающей среды, целевых показателей эффективности, требований к техническому обслуживанию и стоимости жизненного цикла.

Интеллектуальный мониторинг и интеграция сетей
Система поддерживает интеграцию с:
Системы SCADA
Управление ПЛК
Удаленная связь
Мониторинг температуры
Сигнализаторы неисправности
Запись событий
Синхронизация времени GPS
Эти функции поддерживают централизованную эксплуатацию и техническое обслуживание установок возобновляемой энергетики.

Адаптивность окружающей среды
Подстанцию можно настроить для сложных условий, включая:
Пустынные районы
Высокотемпературные регионы
Места расположения на большой высоте
Прибрежные соленые туманные среды
Зоны с высокой влажностью
Пыльные промышленные среды
Решения могут включать улучшенную вентиляцию, системы защиты от конденсации, защиту от коррозии и специальные конструкции корпусов.

  • Поля приложения
Область применения
Типичные приложения
Обслуживаемые отрасли
Фотоэлектрические электростанции
Производство солнечной энергии, централизованные фотоэлектрические проекты, системы повышения инвертора
Разработчики фотоэлектрических систем, подрядчики EPC, компании возобновляемой энергетики
Проекты ветроэнергетики
Системы сбора ветряных турбин, приложения для повышения среднего напряжения
Разработчики ветряных электростанций, интеграторы энергетических систем
Системы хранения энергии
Повышение производительности PCS, подключение к сети, преобразование энергии в накопитель
Интеграторы накопителей энергии, разработчики микросетей
Инфраструктура возобновляемой энергетики
Проекты возобновляемой энергетики коммунального масштаба и распределенные энергетические системы
Коммунальные услуги, компании EPC, владельцы проектов
OEM и системная интеграция
Индивидуальная структура, брендинг, проектная документация
Дистрибьюторы оборудования, электроинтеграторы

  • OEM·ODM
Модуль настройки
Доступные варианты
Электрическая конструкция
Емкость, уровень напряжения, частота, векторная группа, импеданс, диапазон ответвлений, уровень изоляции, требования к потерям
Выбор трансформатора
Трансформатор из аморфного сплава, погруженный в масло, сухого типа, двухобмоточной или трехобмоточной конфигурации
Оборудование среднего напряжения
RMU, вакуумный выключатель, выключатель нагрузки, заземляющий выключатель, реле защиты, система учета
Контроль и связь
ПЛК, SCADA, протокол связи, удаленный мониторинг, синхронизация GPS, регистрация неисправностей
Механическая конструкция
Размер корпуса, кабельный ввод, вентиляция, освещение, подъемная конструкция, интерфейс фундамента
Охрана окружающей среды
Высокая температура, большая высота, коррозионная стойкость, защита от пыли, антиконденсационная конструкция
Брендинг и документы
OEM-памятка, этикетки, руководства, чертежи, упаковочные знаки, проектная документация

  • Почему стоит выбрать нас

Полные возможности энергетического оборудования
Компания Jiangsu Xinxin Electric предлагает комплексные решения в области энергетического оборудования, в том числе:
Сборные подстанции
Масляные трансформаторы
Трансформаторы сухого типа
Трансформаторы из аморфных сплавов
Распределительное оборудование
Это позволяет подрядчикам EPC в области возобновляемых источников энергии и системным интеграторам координировать требования к трансформаторам, подстанциям и распределению электроэнергии через одного поставщика.

Контролируемое производство и испытания
Управление производством осуществляется посредством:
Обзор технических спецификаций
Проверка компонентов
Производство трансформаторов
Изготовление корпуса
Электрическая сборка
Тестирование защиты и связи
Окончательная проверка
Тестирование может проводиться в соответствии с требованиями IEC, GB/T, ANSI/IEEE или требованиями заказчика.

Международная поддержка проектов
Компания Jiangsu Xinxin Electric предоставляет:
Технические паспорта
Однолинейные диаграммы
Чертежи общего расположения
Схемы электропроводки
Отчеты об испытаниях
Руководства по эксплуатации
Упаковочные документы
Документация может быть подготовлена в соответствии с требованиями международных проектов в области возобновляемых источников энергии.
