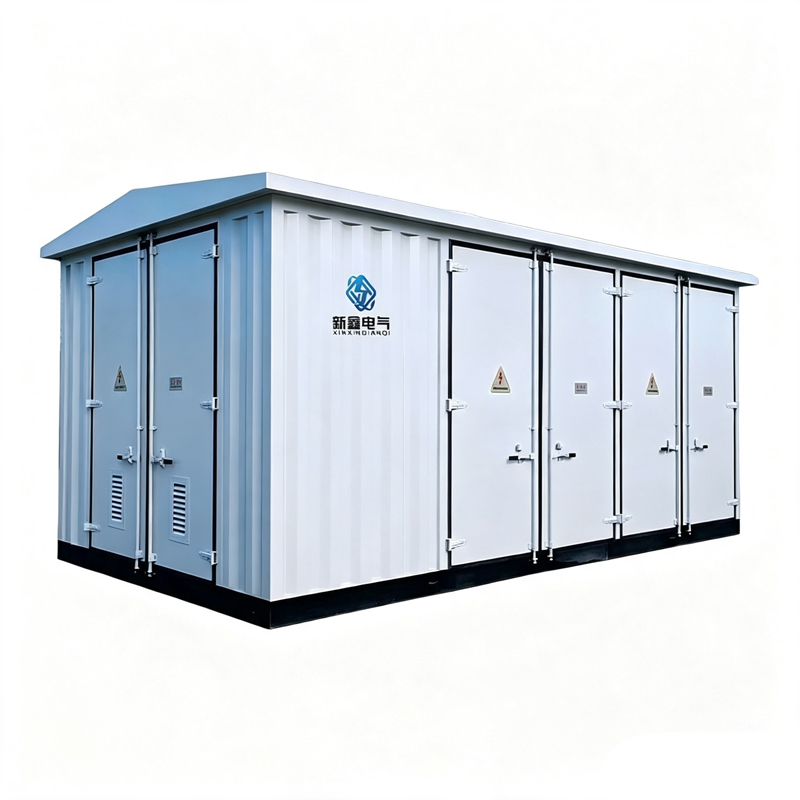

Сборная подстанция европейского типа

Дом / Продукция / Подстанции / Сборная подстанция европейского типа

  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Параметр
Спецификация
Тип продукта
Сборная подстанция европейского типа
Номинальная мощность
200 кВА–6300 кВА
Сторона высокого напряжения
6/10/11/20/24/35 кВ или по индивидуальному заказу
Сторона низкого напряжения
0,4/0,415/0,48 кВ или по индивидуальному заказу
Варианты трансформатора
Масляный трансформатор, сухой трансформатор, трансформатор из аморфного сплава
Высоковольтное оборудование
RMU, вакуумный выключатель, выключатель нагрузки, заземляющий выключатель, молниеотвод, реле защиты
Низковольтное оборудование
Входящий фидер, исходящий фидер, шинная муфта, измерение, компенсация конденсатора
Система мониторинга
ПЛК, SCADA, мониторинг температуры, сигнализация о неисправностях, удаленная связь
Система корпуса
Вентиляция, Освещение, Заземление, Защита от конденсации, Защита от пыли
Экологическая адаптация
Высокая температура, большая высота, береговая коррозия, защита от песка и пыли
Стандарты проектирования
Спецификации IEC, GB/T, ANSI/IEEE или заказчика

1. Что такое сборная подстанция европейского типа?
Сборная подстанция европейского типа представляет собой собранный на заводе блок распределения электроэнергии, объединяющий высоковольтное распределительное устройство, трансформатор, низковольтное оборудование, системы защиты и мониторинга внутри сборного корпуса.
Он широко используется для промышленного, коммерческого, инфраструктурного и возобновляемого распределения электроэнергии.

2. В чем разница между сборными подстанциями европейского и американского типа?
Подстанции европейского типа обычно имеют отдельные отсеки высокого напряжения, трансформатора и низкого напряжения с гибкой интеграцией оборудования.
Решения американского типа часто характеризуются более компактной интеграцией трансформаторного коммутационного аппарата и различными схемами защиты и кабельного соединения.
Выбор зависит от региональных стандартов, требований к установке и конструкции проекта.

3. Можно ли установить на подстанции разные трансформаторы?
Да.
Сборная подстанция может быть сконфигурирована следующим образом:
Масляные погружные трансформаторы
Трансформаторы сухого типа
Трансформаторы из аморфного сплава
Выбор зависит от требований безопасности, целевых показателей эффективности, условий технического обслуживания и условий установки.

4. Можно ли использовать подстанцию в суровых условиях?
Да.
Индивидуальные проекты доступны для:
Высокотемпературные области
Места расположения на большой высоте
Прибрежные соленые туманные среды
Пыльные и пустынные регионы
Условия высокой влажности
Параметры окружающей среды должны быть подтверждены в ходе инженерной экспертизы.

5. Можно ли интегрировать SCADA и удаленный мониторинг?
Да.
ПЛК, SCADA, мониторинг температуры, сигнализация о неисправностях, интерфейсы связи и функции удаленного мониторинга могут быть настроены в соответствии с требованиями проекта.

  • Характеристики продукта

Интегрированная система распределения электроэнергии
Сборная подстанция европейского типа объединяет трансформатор, распределительное устройство среднего напряжения, системы распределения, защиты и мониторинга низкого напряжения в одно комплексное решение.
Интегрированная конструкция снижает координацию интерфейса между несколькими поставщиками и упрощает установку, ввод в эксплуатацию и обслуживание проекта.

Проектирование трехкамерной конструкции
Сборная подстанция оснащена независимыми отсеками высокого напряжения, трансформатора и низкого напряжения.
Эта структура улучшается:
Разделение электробезопасности
Доступность обслуживания
Защита оборудования
Гибкость расширения системы
Механические и электрические системы блокировки могут быть сконфигурированы в соответствии с требованиями безопасности проекта.

Заводская сборка и тестирование системы
Основные компоненты подстанции собираются и проверяются перед поставкой.
Проверка завода может включать в себя:
Внутренняя проверка проводки
Проверка логики защиты
Проверка взаимосвязи
Тестирование вспомогательных цепей
Тестирование коммуникационных функций
Это помогает сократить объем монтажных работ на месте и повысить эффективность реализации проекта.

Гибкое оборудование и конфигурация окружающей среды
Сборная подстанция европейского типа может быть оснащена различными трансформаторными технологиями и экологическими решениями.
Дополнительные конфигурации включают в себя:
Масляный погружной трансформатор
Трансформатор сухого типа
Трансформатор из аморфного сплава
Система принудительной вентиляции
Мониторинг температуры
Антиконденсационный нагрев
Фильтрация пыли
Покрытие для защиты от коррозии

  • Поля приложения
Область применения
Типичные приложения
Обслуживаемые отрасли
Промышленное распределение электроэнергии
Заводское электроснабжение, индустриальные парки, производственные мощности
Промышленные компании, подрядчики EPC
Городская инфраструктура
Коммерческие здания, муниципальные проекты, общественные объекты
Государственные проекты, инжиниринговые компании
Проекты возобновляемой энергетики
Солнечные электростанции, ветроэнергетические установки, системы хранения энергии
Разработчики возобновляемой энергии, системные интеграторы
Транспортные средства
Аэропорты, железнодорожный транспорт, порты, инфраструктурные сети
Подрядчики по инфраструктуре
Коммерческие и жилые проекты
Жилые комплексы, торговые центры, бизнес-парки
Застройщики, подрядчики по электротехнике
OEM и системная интеграция
Индивидуальные конфигурации, местные стандарты, фирменные решения
Дистрибьюторы, производители оборудования

  • OEM·ODM
Модуль настройки
Доступные варианты
Электрическая конструкция
Емкость, уровень напряжения, частота, импеданс, векторная группа, настройки защиты
Конфигурация трансформатора
Выбор трансформатора из аморфного сплава, погруженного в масло, сухого типа
Высоковольтная система
RMU, вакуумный выключатель, выключатель нагрузки, реле защиты, измеритель
Система низкого напряжения
Устройство питателя, система компенсации, шкаф управления, мониторинг
Система связи
ПЛК, SCADA, протокол связи, удаленный мониторинг
Механическая конструкция
Размер корпуса, кабельный ввод, вентиляция, подъемная конструкция, интерфейс фундамента
Экологическая адаптация
Высокая температура, большая высота, коррозия, пыль, защита от влажности
Брендинг и документы
OEM-памятка, этикетки, руководства, чертежи, упаковочные знаки

  • Почему стоит выбрать нас

Полная возможность распределения электроэнергии
Компания Jiangsu Xinxin Electric предлагает комплексные решения, в том числе:
Сборная подстанция европейского типа
Подстанция коробчатого типа
Масляные трансформаторы
Трансформаторы сухого типа
Трансформаторы из аморфных сплавов
Это позволяет подрядчикам EPC и системным интеграторам координировать требования к трансформаторам, распределительным устройствам и вспомогательным системам через одного поставщика.

Контролируемый производственный процесс
Производство включает в себя:
Обзор технических спецификаций
Проверка трансформаторов и распределительных устройств
Производство корпусов
Первичная и вторичная проводка
Тестирование защиты и связи
Окончательная проверка системы
Все ключевые компоненты проверяются в соответствии с утвержденными техническими требованиями.

Международная поддержка проектов
Техническая документация может быть предоставлена в соответствии с требованиями IEC, GB, ANSI/IEEE или заказчика, включая:
Технические паспорта
Однолинейные диаграммы
Чертежи сборки
Схемы электропроводки
Отчеты об испытаниях
Руководства по эксплуатации
Упаковочные документы
