Сборная подстанция американского типа, устанавливаемая на площадке

Дом / Продукция / Подстанции / Сборная подстанция американского типа, устанавливаемая на площадке

  • Сборная подстанция американского типа, устанавливаемая на площадке

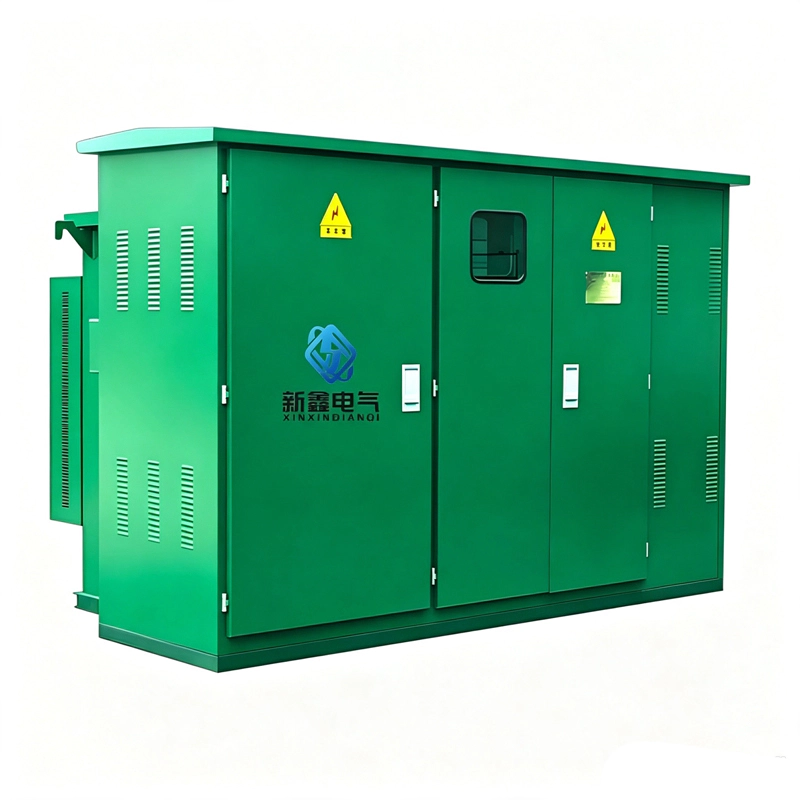

Сборная подстанция американского типа, устанавливаемая на площадке

Сборная подстанция американского типа, устанавливаемая на площадке, представляет собой компактное наружное решение для распределения электроэнергии. В одном блоке объединены маслонаполненный трансформатор, высоковольтная коммутационная защита, низковольтное распределительное устройство и дополнительные системы мониторинга.
Как эффективное подстанционное оборудование данная подстанция широко применяется в городских распределительных сетях, на промышленных объектах, в проектах возобновляемой энергетики, коммерческих зданиях и инфраструктурных объектах, где требуется компактная планировка, надёжное электроснабжение и простота монтажа.
В качестве основного элемента комплекса используется полностью герметичный маслонаполненный трансформатор в сочетании с высоковольтными кабельными вводами, выключателями нагрузки, предохранительной защитой, низковольтным распределительным устройством и дополнительными каналами связи.
Подстанция американского типа может быть скомплектована согласно требованиям проекта: мощность трансформатора, классы напряжения, конфигурация защитных устройств, низковольтное распределение, система мониторинга, конструкция корпуса и адаптация к условиям окружающей среды.

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Сборная подстанция европейского типа ДАЛЕЕ:Нет следующей статьи
  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Параметр
Спецификация
Тип продукта
Сборная подстанция американского типа, монтируемая на площадку
Категория приложения
Подстанции
Номинальная мощность
160 кВА–3300 кВА
Сторона высокого напряжения
10/11/13.8/15/20/22/24.9/33 кВ опционально
Сторона низкого напряжения
120/240, 220/380, 230/400, 277/480, 400/415 В опционально
Тип трансформатора
Полностью герметичный масляный трансформатор
Основной материал
Сердечник из кремниевой стали или сердечник из аморфного сплава по желанию
Материал обмотки
Медь или алюминий
Защита от высокого напряжения
Выключатель нагрузки, защита предохранителя, интерфейс молниеотвода
Низковольтный блок
Главный выключатель, питатели, дозатор, компенсация опционально
Варианты мониторинга
RTU, интерфейс SCADA, мониторинг температуры, удаленная связь
Экологический дизайн
Высокая температура, влажность, пустыня, побережье, большая высота, антиконденсация
Стандарты
IEC, IEEE/ANSI, GB/T или спецификации заказчика

1. Что такое сборная подстанция американского типа, монтируемая на площадку?
Это компактная наружная подстанция, монтируемая на площадку, которая объединяет в одном сборном блоке масляный трансформатор, высоковольтную защиту и низковольтное распределительное оборудование.
Он обычно используется для городского распределения, коммерческих зданий, промышленных объектов и проектов возобновляемой энергетики.

2. В чем разница между подстанциями американского и европейского типа?
Подстанции американского типа обычно объединяют функции трансформатора, коммутации и защиты в компактном наружном корпусе.
Подстанции европейского типа обычно используют отдельные функциональные отсеки для распределительных устройств высокого напряжения, трансформаторов и распределения низкого напряжения.
Выбор зависит от местных стандартов, требований к установке и конструкции проекта.

3. Может ли подстанция поддерживать системы напряжения 60 Гц и североамериканские системы?
Да.
Систему можно настроить на частоту 60 Гц и конфигурации напряжения, такие как 120/240 В и 277/480 В, в соответствии с требованиями проекта.

4. Можно ли его использовать для проектов по солнечной, ветровой энергетике и хранению энергии?
Да.
Сборная подстанция может применяться для систем распределения возобновляемой энергии и вспомогательного электроснабжения после подтверждения характеристик нагрузки, требований защиты, интерфейсов связи и условий подключения к сети.

5. Может ли он работать в прибрежных или пустынных условиях?
Да.
Индивидуальные решения могут включать защиту от коррозии, улучшенную герметизацию, оптимизацию охлаждения, защиту от пыли и конструкцию, препятствующую конденсации.

  • Характеристики продукта

Интегрированная конструкция распределения электроэнергии
Подстанция, монтируемая на площадке, объединяет функции трансформатора, защиты от высокого напряжения и распределения низкого напряжения в компактном наружном блоке.
Заводская интеграция сокращает объем монтажных работ на месте и упрощает координацию между электрооборудованием, гражданским фундаментом и кабельными соединениями.
Такая интегрированная конструкция делает сборную подстанцию подходящей для проектов, требующих более быстрой установки и упрощенной координации системы.

Компактная конструкция и экономия места
Подстанция американского типа имеет компактную наземную конструкцию, что сокращает пространство для установки по сравнению с традиционными подстанциями.
Подходит для жилых районов, коммерческих проектов, промышленных парков, установок возобновляемой энергии и других применений, требующих эффективного использования земли.

Надежная координация трансформатора и защиты
Трансформатор, выключатель нагрузки, предохранительная защита и система молниезащиты спроектированы в соответствии с:
Номинальная мощность трансформатора
Уровень короткого замыкания
Характеристики нагрузки
Требования к координации защиты
Это обеспечивает надежную работу в различных условиях распределения.

Адаптация окружающей среды на открытом воздухе
Корпус и внутренние компоненты сборных подстанций могут быть изготовлены по индивидуальному заказу для:
Высокотемпературные среды
Прибрежные районы солевого тумана
Условия пустыни
Места с высокой влажностью
Пыльные промышленные среды
Высотные установки
Решения могут включать защиту от коррозии, улучшение герметизации, оптимизацию вентиляции и конструкцию, препятствующую конденсации.

  • Поля приложения
Применение
Типичное использование
Клиенты
Сети распределения коммунальных услуг
Распределение электроэнергии в городах, расширение сети, фидерные системы
Коммунальные услуги, подрядчики EPC
Жилые и коммерческие проекты
Сообщества, торговые центры, офисные здания
Разработчики, подрядчики по электротехнике
Промышленные объекты
Фабрики, горнодобывающие объекты, промышленные парки
Промышленные компании, системные интеграторы
Проекты возобновляемой энергетики
Солнечные электростанции, ветряные электростанции, системы хранения энергии
Компании EPC, занимающиеся возобновляемой энергетикой
Инфраструктурные проекты
Аэропорты, порты, железнодорожный транспорт, муниципальные объекты
Подрядчики по инфраструктуре
OEM и дистрибьюторский бизнес
Стандартизированные продукты и индивидуальные решения
Дистрибьюторы, производители оборудования

  • OEM·ODM
Модуль настройки
Доступные варианты
Электрическая конструкция
Емкость, уровень напряжения, частота, векторная группа, импеданс, диапазон ответвлений, потери
Высоковольтная система
Кольцевое основное или радиальное соединение, выключатель нагрузки, предохранитель, молниеотвод
Конфигурация трансформатора
Кремниевая сталь или аморфный сердечник, медная/алюминиевая обмотка, аксессуары трансформатора
Система низкого напряжения
Главный выключатель, питатели, дозатор, компенсация, вспомогательное питание
Система мониторинга
RTU, SCADA, удаленная связь, онлайн-мониторинг
Механическая конструкция
Размер корпуса, кабельный ввод, фундамент, точки подъема, вентиляция
Экологическая адаптация
Высокая температура, защита от коррозии, влажность, пыль, высота
Брендинг и документы
OEM-памятка, этикетки, чертежи, руководства, упаковочная документация

  • Почему стоит выбрать нас

Полная мощность подстанции и трансформатора
Компания Jiangsu Xinxin Electric предлагает комплексные решения по распределению электроэнергии, в том числе:
Масляные трансформаторы
Трансформаторы сухого типа
Трансформаторы из аморфных сплавов
Подстанции коробчатого типа
Сборные подстанции американского типа, монтируемые на подушках
Это позволяет подрядчикам EPC и системным интеграторам координировать требования к трансформаторному, подстанционному и распределительному оборудованию через одного поставщика.

Контролируемый производственный процесс
Управление производством осуществляется посредством:
Обзор технических спецификаций
Проверка входящих материалов
Производство трансформаторов
Сборка распределительного устройства
Проверка конфигурации защиты
Электрические испытания
Окончательная проверка
Ключевые компоненты, включая трансформаторы, переключатели, кабели, защитные устройства и материалы корпуса, контролируются в соответствии с требованиями проекта.

Международная поддержка проектов
Компания Jiangsu Xinxin Electric может предоставить:
Технические паспорта
Однолинейные диаграммы
Чертежи сборки
Схемы электропроводки
Отчеты об испытаниях
Руководства по эксплуатации
Упаковочные документы
Документация может быть подготовлена в соответствии с требованиями IEC, IEEE/ANSI, GB/T или проекта заказчика.

Процесс контроля качества
Контракт и техническая экспертиза
Подтвердить классы напряжения, мощность, схему защиты, условия эксплуатации, нормативы, интерфейсы и требования к приёмке.
Входной контроль материалов
Проверка материалов трансформатора, коммутационных аппаратов, защитных устройств, материалов корпуса и комплектующих.
Производственный контроль
Сборка трансформатора, герметизация масляной системы, изготовление корпуса, электромонтаж, заземление и монтаж защитных устройств.
Проверка системы
Проверка работы коммутационных аппаратов, координации защит, вспомогательных цепей, функций связи и интерфейсов мониторинга.
Окончательные испытания и разрешение на отгрузку
Проведение электрических испытаний, функциональных проверок, проверка документации, маркировка, упаковка и утверждение отгрузки.
