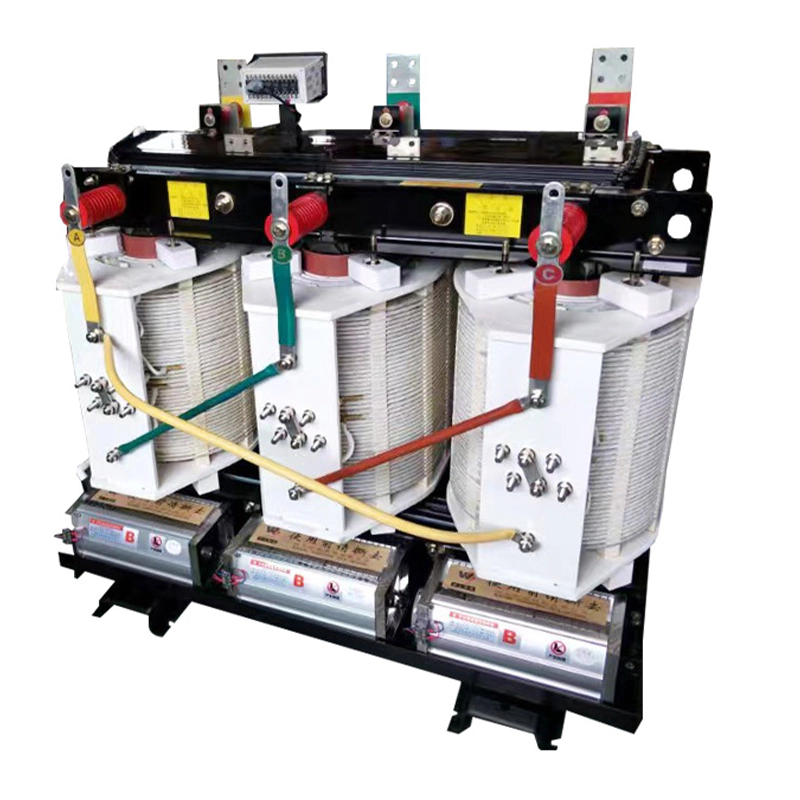

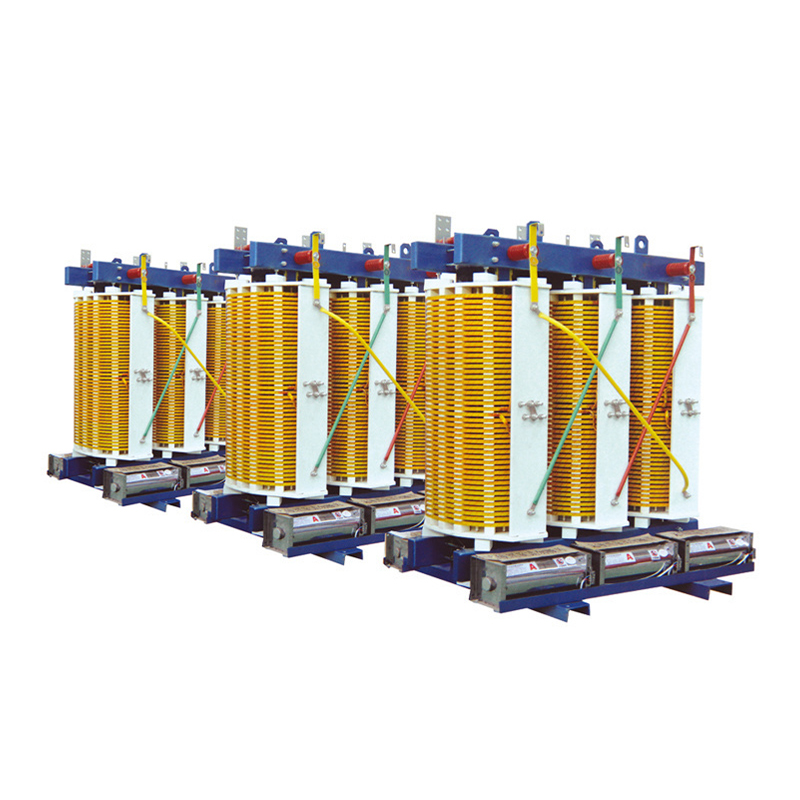

Некапсулированный сухой трансформатор класса Н серии SG(B)

Дом / Продукция / Трансформаторы сухого типа / Некапсулированный сухой трансформатор класса Н серии SG(B)

  • Некапсулированный сухой трансформатор класса Н серии SG(B)
  • Некапсулированный сухой трансформатор класса Н серии SG(B)

Некапсулированный сухой трансформатор класса Н серии SG(B)

Некапсулированный сухой трансформатор класса Н серии SG(B) предназначен для промышленного распределения электроэнергии при требованиях повышенной термостойкости, стабильной эксплуатации и удобства технического обслуживания.
В отличие от литых сухих трансформаторов с полностью инкапсулированными эпоксидной смолой обмотками, данный некапсулированный сухой трансформатор имеет открытую конструкцию обмоток с изоляционной системой класса Н. Изоляционная система рассчитана на температурный класс 180 °C, а открытое исполнение обеспечивает свободный проход воздушного потока сквозь обмотки и охлаждающие каналы, улучшая теплоотвод и облегчая визуальный контроль.
Сухой трансформатор серии SG(B) класса Н особенно подходит для непрерывной эксплуатации и работы при периодических тяжёлых нагрузках; области применения включают металлургию, сталелитейные предприятия, горнодобывающую отрасль, цементную промышленность, нефтехимические объекты, электропечи, железнодорожный транспорт, судостроение и порты.
Как и все сухие трансформаторы, изделие не содержит изоляционного масла, что исключает операции по отбору проб масла, фильтрации и устранению утечек, тем самым снижая требования к техническому обслуживанию.

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Однофазный сухой трансформатор для цепей постоянного тока ДАЛЕЕ:Сухой трансформатор из эпоксидной смолы серии SC(B)
  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Параметр
Стандартный / Дополнительный диапазон
Тип продукта
Не‑инкапсулированный сухой трансформатор класса H серии SG(B)
Диапазон мощности
30 кВА–5000 кВА
Уровень напряжения
6КВ–35 кВ
Класс изоляции
Класс H, уровень термостойкости 180℃
Проводник обмотки
Медь или алюминий
Метод охлаждения
AN; AF Опционально с автоматическим управлением вентилятором
Частота
50 Гц / 60 Гц
Аксессуары для мониторинга
Контроллер температуры, PT100, сигнализация/срабатывание, управление вентилятором и интегрированный мониторинг опционально
Стандарт дизайна
IEC 60076, GB/T 10228 или согласованные спецификации проекта

1. В чем разница между сухими трансформаторами SG(B) и SC(B)?
Некапсулированный сухой трансформатор серии SG(B) имеет открытую структуру обмотки, что обеспечивает прямой поток воздуха через обмотки для лучшего рассеивания тепла и облегчения обслуживания.
В серии SC(B) используются литые обмотки из эпоксидной смолы, обеспечивающие более надежную защиту от влаги, пыли и загрязнений.
SG(B) обычно рассматривается для высокотемпературных, тяжелых нагрузок и промышленных применений, в то время как SC(B) часто выбирается для сред, требующих более надежной защиты изоляции.

2. Что означает изоляция класса H 180℃?
Значение 180℃ представляет класс термостойкости системы изоляции.
Это не означает, что обмотка трансформатора должна работать непрерывно при 180℃. Фактическая рабочая температура зависит от условий нагрузки, температуры окружающей среды, метода охлаждения и проектных ограничений.

3. Где можно использовать трансформаторы серии SG(B)?
Трансформатор подходит для промышленных систем распределения электроэнергии внутри помещений, включая металлургию, сталелитейную, горнодобывающую, цементную, нефтехимическую, железнодорожную, морскую и портовую отрасли.
На этапе проектирования необходимо подтвердить наличие высокой температуры, большой высоты и особых условий окружающей среды.

4. Является ли конструкция с открытой обмоткой более чувствительной к пыли и влаге?
Да.
Открытая конструкция улучшает эффективность охлаждения и доступность технического обслуживания, но требует надлежащей оценки воздействия на окружающую среду.
Для пыльных, влажных, коррозионных или склонных к конденсации сред следует рассмотреть подходящие меры защиты, графики очистки и экологические проекты.

5. Какое обслуживание требуется?
Плановое техническое обслуживание включает в себя:
Очистка обмоток и вентиляционных каналов
Проверка соединений и заземления
Проверка изоляционных поверхностей и зажимных деталей
Проверка вентиляторов и датчиков
Просмотр температурных записей
Проведение электротехнических проверок в соответствии с требованиями объекта
Отбор проб масла или его замена не требуются.

6. Как реализуются проекты, связанные с высокими температурами и большой высотой?
Высокие температуры и условия большой высоты влияют на рассеивание тепла и координацию изоляции.
При проектировании следует учитывать повышение температуры, расстояние изоляции, метод охлаждения, условия вентиляции и другие требования, специфичные для проекта.

  • Характеристики продукта

Изоляция класса Н и возможность эксплуатации при повышенных температурах
В сухом трансформаторе класса Н применяется изоляционная система с термостойкостью 180 °C.
Номинал 180 °C соответствует температурному классу термостойкости изоляции и не означает, что обмотка может непрерывно работать при данной температуре. Фактическая рабочая температура зависит от условий окружающей среды, пределов перегрева, температуры горячей точки, профиля нагрузки и конструкции системы охлаждения.
Такое исполнение даёт дополнительные возможности теплового расчёта для эксплуатации в высокотемпературных и тяжёлых условиях.

Открытая конструкция обмоток и эффективный теплоотвод
Некапсулированный сухой трансформатор имеет открытое исполнение обмоток, обеспечивающее прямой проход воздушного потока сквозь поверхность обмоток и вентиляционные каналы.
По сравнению с литыми сухими трансформаторами открытая конструкция улучшает естественную циркуляцию воздуха и облегчает очистку и визуальный осмотр при техническом обслуживании.
Трансформатор предусматривает естественное воздушное охлаждение AN при нормальных условиях эксплуатации и опциональное принудительное воздушное охлаждение AF с вентиляторами с температурным регулированием для применений, требующих повышенного теплоотвода.

Механическая прочность и характеристики при коротком замыкании
Обмотки могут изготавливаться из медных или алюминиевых проводников в сочетании со стекловолоконно-армированной изоляцией, пропиткой и механическими зажимными конструкциями.
Стойкость к короткому замыканию определяется электромагнитной конструкцией, исполнением обмоток, опорной системой и качеством изготовления. Итоговые характеристики должны быть подтверждены согласно утверждённой технической документации и согласованным требованиям к испытаниям.

Снижение требований к техническому обслуживанию и экологическая адаптивность
Сухой трансформатор серии SG(B) не содержит изоляционного масла, что исключает необходимость отбора проб масла, фильтрации масла и устранения утечек масла.
Открытая конструкция облегчает очистку и осмотр, что делает ее пригодной для промышленных условий, где важны доступность технического обслуживания и непрерывная эксплуатация.

  • Поля приложения
Область применения
Типичные приложения
Обслуживаемые отрасли
Металлургия и сталелитейная промышленность
Линии по производству стали, электропечи, энергосистемы тяжелой промышленности, высокотемпературные рабочие среды
Производители стали, металлургические компании, промышленные подрядчики EPC
Горнодобывающая промышленность, производство цемента и тяжелая промышленность
Горнодобывающие предприятия, цементные заводы, крупные двигательные установки, промышленное производственное оборудование
Горнодобывающие компании, производители цемента, владельцы промышленных проектов
Нефтехимические и промышленные проекты
Промышленное распределение электроэнергии, специальные экологические проекты, системы непрерывного производства
Нефтехимические компании, подрядчики EPC, интеграторы электрических систем
Железнодорожный транспорт и инфраструктура
Распределение среднего напряжения, транспортные средства, вспомогательные энергосистемы
Компании железнодорожного транспорта, подрядчики по инфраструктуре, инжиниринговые компании
Морское и портовое оборудование
Судовые энергетические системы, портовые сооружения, интеграция индивидуального оборудования
Судостроители, портовые операторы, производители оборудования

  • OEM·ODM
Модуль настройки
Доступные варианты
Электрическая конструкция
Емкость, отношение напряжений, частота, векторная группа, импеданс, диапазон ответвлений, пределы потерь, повышение температуры, требования к нагрузке
Механическая конструкция
Размеры, направление клемм, кабельное или шинное соединение, положение входа/выхода, колеса, точки подъема, антивибрационное основание, корпус
Материалы и аксессуары
Медная/алюминиевая обмотка, изоляция класса H, регулятор температуры, PT100, вентиляторы, контакты сигнализации/отключения, защита от конденсации и коррозии
Экологическая адаптация
Высокая температура, большая высота, высокая влажность, соляной туман, пыль, коррозионный газ и оценка сейсмических условий
Системная интеграция
Координация интерфейса с распределительными устройствами среднего/низкого напряжения, коробчатыми подстанциями, шинами, системами защиты и мониторинга
Брендинг и документы
OEM-памятка, цвет, язык, этикетки, руководства, шаблоны чертежей, упаковочные знаки и техническая документация

  • Почему стоит выбрать нас

Полные возможности трансформаторного продукта
Компания Jiangsu Xinxin Electric предлагает трансформаторные решения, в том числе:
Некапсулированный сухой трансформатор класса H серии SG(B)
Трансформаторы сухого типа из литой смолы
Трансформаторы сухого типа
Масляные трансформаторы
Коробчатые подстанции
Сопутствующее оборудование для распределения электроэнергии
Это позволяет подрядчикам EPC, OEM-клиентам, дистрибьюторам и системным интеграторам координировать различные трансформаторные решения через одного поставщика.

Производство и контроль качества
Управление производством осуществляется посредством контролируемых производственных процессов, в том числе:
Технический и контрактный обзор
Проверка входящих материалов
Обработка и сборка сердечника
Производство намотки
Контроль процесса пропитки и отверждения
Сборка трансформатора
Плановые испытания и окончательная проверка
Основные материалы, включая листы кремнистой стали, медные/алюминиевые проводники, изоляционные материалы класса H, стекловолоконные материалы, пропиточные материалы и аксессуары, проверяются в соответствии с техническими требованиями.

Контроль качества охватывает:
Проверка материалов
Размеры обмотки и соединения
Расстояние изоляции
Механический зажим
Проводка контроля температуры
Электрические рутинные испытания
Окончательный обзор документации

Инженерная документация и поддержка экспорта
Компания Jiangsu Xinxin Electric поддерживает международные проекты, предоставляя техническую документацию, в том числе:
Технические паспорта
Чертежи сборки
Электрические чертежи
Таблички с именами
Отчеты об испытаниях
Руководства по эксплуатации
Упаковочные документы
Документы могут быть подготовлены в соответствии со спецификациями МЭК, ГБ, заказчика и требованиями утверждения проекта.
