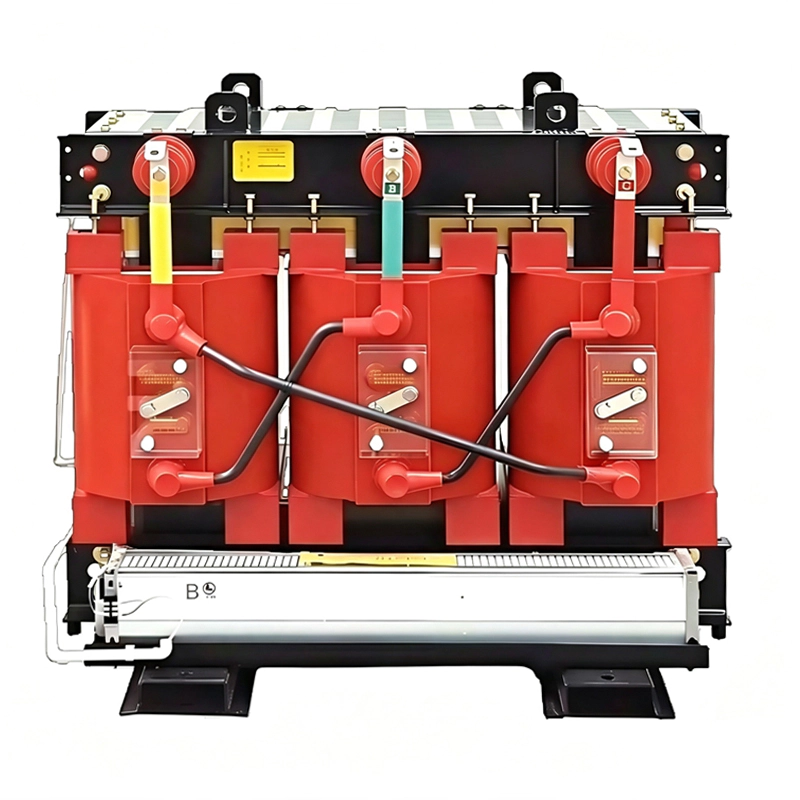

Сухой трансформатор из аморфного сплава серии SC(B)H

решение для распределения электроэнергии внутри помещений.
По сравнению с обычными сухими трансформаторами с сердечником из кремнистой стали сердечник из аморфного сплава позволяет снизить потери холостого хода примерно на 60–80 %. Благодаря этому трансформатор из аморфного сплава подходит для проектов, где требуется непрерывное электропитание, пониженное энергопотребление при эксплуатации и повышенная эффективность жизненного цикла.
Обмотки высокого и низкого напряжения изготавливаются по технологии вакуумной заливки эпоксидной смолой, что формирует прочную изоляционную конструкцию с повышенной стойкостью к влаге, пыли, загрязнениям и механическим нагрузкам при коротком замыкании.
Как безмасляное решение, серия SC(B)H исключает операции по отбору проб, фильтрации и замене изоляционного масла. Это делает изделие пригодным для зданий, промышленных объектов, центров обработки данных, транспортных объектов и других областей применения с строгими требованиями по безопасности и техническому обслуживанию.

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Нет предыдущей статьи ДАЛЕЕ:Однофазный сухой трансформатор для цепей постоянного тока
  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Параметр
Стандартный / Дополнительный диапазон
Тип продукта
Сухой трансформатор из аморфного сплава серии SC(B)H
Номинальная мощность
30 кВА–6300 кВА
Уровень напряжения
6КВ–35 кВ
Проводник обмотки
Медь или алюминий
Класс изоляции
Класс F или класс H
Метод охлаждения
AN; AF с опциональной системой управления вентилятором
Мониторинг температуры
Цифровой регулятор температуры, датчик PT100, функция сигнализации/отключения, автоматическое управление вентилятором
Стандарт дизайна
IEC, GB или согласованные спецификации заказчика/проекта
Настраиваемые параметры
Емкость, первичное/вторичное напряжение, частота, векторная группа, импеданс, отвод и потери в соответствии с требованиями

1. В чем разница между трансформаторами сухого типа SC(B)H и обычными трансформаторами сухого типа SC(B)?
Главное отличие — материал сердечника.
В трансформаторах SC(B)H используется сердечник из аморфного сплава, в то время как в обычных сухих трансформаторах SC(B) обычно используются сердечники из кремнистой стали.
Сердечник из аморфного сплава может снизить потери холостого хода примерно на 60%–80% по сравнению с обычными сердечниками из кремнистой стали.

2. Почему сердечники из аморфного сплава могут снизить потребление энергии?
Материалы из аморфных сплавов обладают высокой магнитной проницаемостью, низкой коэрцитивной силой и более низкими характеристиками гистерезисных потерь.
Эти свойства помогают снизить потери в сердечнике при длительной работе возбуждения.

3. Какие проекты подходят для сухих трансформаторов из аморфного сплава серии SC(B)H?
Продукт подходит для применения в коммерческих, промышленных, инфраструктурных, возобновляемых источниках энергии и системах распределения электроэнергии внутри помещений.
Проекты с непрерывной подачей питания, более низкими средними скоростями нагрузки, требованиями к энергоэффективности и строгими условиями технического обслуживания могут лучше извлечь выгоду из характеристик низких потерь холостого хода.

4. Требуется ли трансформатору регулярное обслуживание масла?
Нет.
Сухой трансформатор из аморфного сплава не содержит изоляционного масла и не требует отбора проб масла, фильтрации масла или замены масла.
Плановое техническое обслуживание в основном включает в себя очистку, проверку соединений, проверку вентиляции, контроль температуры и проверку электрооборудования.

5. Может ли принудительное воздушное охлаждение AF навсегда увеличить мощность трансформатора?
Принудительное воздушное охлаждение AF улучшает способность рассеивать тепло, но допустимые уровни нагрузки и продолжительность работы зависят от конструкции изделия, условий окружающей среды и температурных ограничений.

6. Подходит ли этот продукт для центров обработки данных и проектов в области возобновляемых источников энергии?
Да.
При выборе следует учитывать непрерывную работу под нагрузкой, гармонические условия, целевые показатели эффективности, условия вентиляции, требования к защите и требования к интеграции системы.

  • Характеристики продукта

Низкие потери холостого хода. Энергосберегающие характеристики
В аморфном сухом трансформаторе сердечник выполнен из аморфного сплава с низкими гистерезисными потерями.
По сравнению с обычными сухими трансформаторами с кремнистым сердечником потери холостого хода могут быть снижены примерно на 60–80 %. Это обеспечивает энергосберегающие преимущества для установок с длительной работой, непрерывным электропитанием или относительно малой средней нагрузкой.
Изделие подходит для проектов, направленных на снижение долговременного энергопотребления и повышение общей эффективности жизненного цикла.

Вакуумно-залитая изоляционная конструкция на основе эпоксидной смолы
Обмотки высокого и низкого напряжения изготавливаются по технологии вакуумной заливки эпоксидной смолой для формирования жёсткой изоляционной конструкции.
Такое исполнение позволяет уменьшить внутренние воздушные зазоры, повысить надёжность изоляции и стойкость к влаге, пыли, загрязнениям и механическим нагрузкам при коротком замыкании.
Монолитная литая смоляная конструкция также повышает устойчивость к воздействию окружающей среды для внутренних систем распределения электроэнергии.

Безмасляная конструкция с пониженными требованиями к техническому обслуживанию
В отличие от маслонаполненных трансформаторов сухой трансформатор не содержит изоляционного масла, что исключает необходимость отбора проб, фильтрации масла и устранения утечек.
Безмасляное исполнение упрощает процедуры технического обслуживания и подходит для больниц, центров обработки данных, коммерческих зданий, транспортных объектов и других проектов с ограниченными сроками проведения технического обслуживания.

Гибкое охлаждение и мониторинг температуры
Трансформатор поддерживает естественное охлаждение воздуха AN в нормальных условиях эксплуатации.
Для применений, требующих более высокой способности рассеивания тепла, можно настроить систему принудительного воздушного охлаждения AF с вентиляторами с регулируемой температурой.
Дополнительные системы контроля температуры включают в себя:

Датчики PT100
Цифровые регуляторы температуры
Функции сигнализации
Функции поездки
Эти конфигурации помогают улучшить оперативный мониторинг и управление оборудованием.

Гибкая конфигурация проекта
Трансформатор из аморфного сплава серии SC(B)H может быть сконфигурирован в соответствии с различными требованиями проекта, включая:
Медные или алюминиевые обмотки
Изоляция класса F или класса H
AN или AF охлаждение
Защитный кожух IP20 или IP23
Системы контроля температуры
Индивидуальные электрические параметры

  • Поля приложения

Сухой трансформатор из аморфного сплава серии SC(B)H широко используется в системах распределения электроэнергии внутри помещений, коммерческих зданиях, промышленных объектах, проектах по использованию возобновляемых источников энергии и инфраструктурных приложениях, требующих безопасной эксплуатации, низкого потребления энергии и надежного электроснабжения.
Область применения Типичные приложения Обслуживаемые отрасли
Коммерческие здания и общественные объекты Больницы, школы, гостиницы, высотные здания, центры обработки данных и внутренние системы распределения электроэнергии, требующие высокой безопасности и низкого уровня обслуживания Строительные подрядчики, подрядчики по электромонтажным работам, застройщики, операторы общественных объектов
Промышленные объекты Производственные предприятия, промышленные парки, нефтехимические предприятия и промышленные системы электроснабжения, требующие стабильной работы Промышленные компании, подрядчики EPC, интеграторы электрических систем
Распределение электроэнергии и инфраструктура Крытые подстанции, транспортные объекты, аэропорты, муниципальные проекты и модернизация распределительных сетей Коммунальные услуги, подрядчики по инфраструктуре, производители распределительных устройств
Проекты возобновляемой энергетики Солнечные энергетические системы, проекты ветроэнергетики, системы хранения энергии и вспомогательные источники питания Разработчики возобновляемой энергии, компании EPC, интеграторы энергетических систем

  • OEM·ODM
Модуль настройки
Доступные варианты
Электрическая конструкция
Емкость, первичное/вторичное напряжение, частота, векторная группа, импеданс, диапазон ответвлений, уровень потерь, повышение температуры
Механическая конструкция
Размеры, направление клемм, направление ввода кабеля, соединение шин, колеса, точки подъема, антивибрационное основание
Материалы и аксессуары
Медные/алюминиевые обмотки, класс изоляции, датчики, регулятор температуры, вентиляторы, контакты сигнализации/отключения, обработка поверхности корпуса
Адаптация рынка
Бренд OEM, табличка, язык, этикетки, руководства, шаблоны чертежей, упаковочные знаки
Системная интеграция
Координация интерфейса с распределительными устройствами среднего/низкого напряжения, коробчатыми подстанциями, шинами, системами защиты и мониторинга
Поддержка документации
Технические документы, сборочные чертежи, электрические чертежи, гарантированные паспорта, протоколы испытаний, документы о соответствии

  • Почему стоит выбрать нас

Полные возможности трансформаторного продукта
Компания Jiangsu Xinxin Electric предлагает трансформаторные решения, в том числе:
Трансформаторы сухого типа из аморфного сплава
Трансформаторы сухого типа
Масляные трансформаторы
Коробчатые подстанции
Сопутствующее оборудование для распределения электроэнергии
Компания оказывает поддержку подрядчикам EPC, OEM-клиентам, дистрибьюторам и системным интеграторам, обеспечивая скоординированный выбор продукции и коммуникацию по проектам.

Производство и контроль качества
Управление производством осуществляется посредством контролируемых производственных и инспекционных процессов, включая:
Технический обзор
Проверка входящих материалов
Обработка сердечника из аморфного сплава
Производство намотки
Вакуумное литье эпоксидной смолы
Проверка сборки
Электрические рутинные испытания
Окончательное утверждение документа
Основные материалы, включая полосы из аморфного сплава, медно-алюминиевые проводники, изоляционные материалы на основе эпоксидной смолы и приобретенные компоненты, проверяются в соответствии с утвержденными техническими требованиями.

Инженерная поддержка и экспортные услуги
Компания Jiangsu Xinxin Electric поддерживает международные проекты, предоставляя техническую документацию, в том числе:
Технические паспорта
Рисунки
Таблички с именами
Отчеты об испытаниях
Упаковочные документы
Файлы подачи проектов
Документы могут быть подготовлены в соответствии с требованиями IEC, GB или проекта, специфичными для заказчика.
