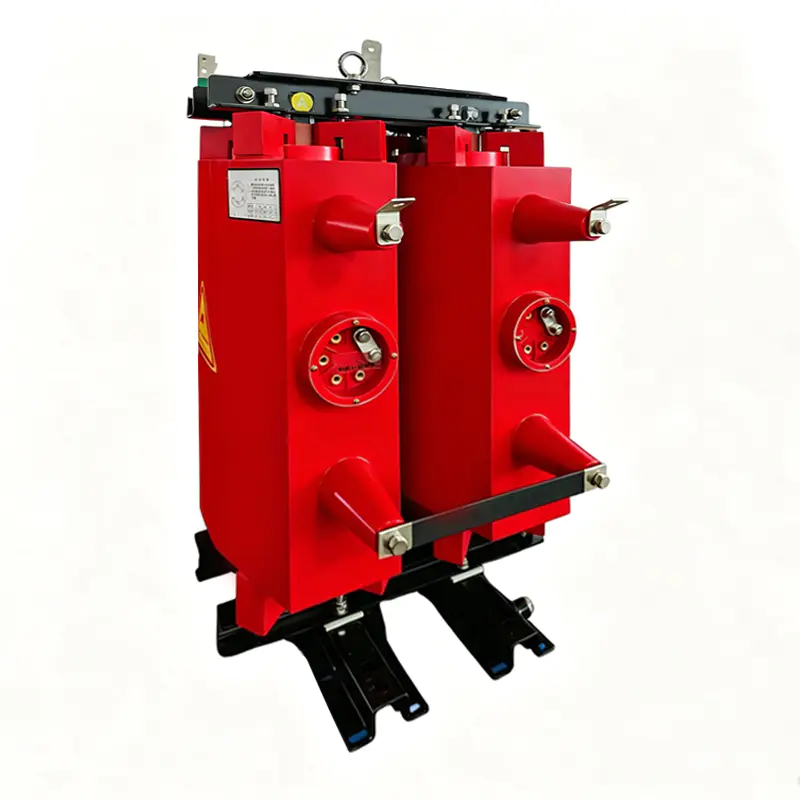

Однофазный сухой трансформатор для цепей постоянного тока

Дом / Продукция / Трансформаторы сухого типа / Однофазный сухой трансформатор для цепей постоянного тока

  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Тип продукта
Однофазный сухой трансформатор
Серия
Серия DC
Диапазон мощности
10 кВА–500 кВА
Уровень напряжения
6–35 кВ
Частота
50 Гц или 60 Гц
Общее напряжение
110, 120, 220, 230, 240, 380, 400, 415, 440, 480 В
Проводник обмотки
Медь или алюминий
Тип структуры
Открытый тип или тип корпуса
Уровень защиты
IP20 / IP23 / IP44
Дополнительные аксессуары
Электростатическое экранирование, датчик температуры, антивибрационное основание
Экологический дизайн
Большая высота, высокая температура, высокая влажность. Индивидуальный дизайн
Применимые стандарты
Стандарты IEC, GB, ANSI или стандарты, указанные заказчиком

1. Для чего используется однофазный сухой трансформатор?
Однофазный трансформатор используется в однофазных системах переменного тока для преобразования напряжения, электрической изоляции и стабильного электропитания.
Обычно он применяется в шкафах управления, машинах, системах связи, медицинском оборудовании и новых вспомогательных энергетических системах.

2. В чем разница между однофазным трансформатором и трехфазным трансформатором?
Однофазный трансформатор предназначен для однофазных систем переменного тока или однофазных нагрузок, тогда как трехфазные трансформаторы используются для трехфазных энергосистем.
Выбор зависит от типа источника питания, характеристик нагрузки, мощности и конфигурации системы.

3. В чем разница между сухими трансформаторами и масляными трансформаторами?
В сухих трансформаторах не используется изоляционное масло, что снижает требования к техническому обслуживанию, связанные с отбором проб масла и устранением утечек.
Масляные трансформаторы могут быть выбраны для различных условий эксплуатации в зависимости от требований проекта.

4. Как выбрать правильный однофазный сухой трансформатор?
Выбор зависит от:
Требования к мощности
Входное/выходное напряжение
Частота
Среда установки
Требования защиты
Материал обмотки
Дополнительные аксессуары
Окончательная конфигурация должна быть подтверждена в соответствии с условиями применения и техническими требованиями.

5. Можете ли вы предоставить OEM-решения для однофазных сухих трансформаторов?
Да.
Компания Jiangsu Xinxin Electric предоставляет услуги OEM и ODM производителям оборудования, дистрибьюторам, подрядчикам EPC и системным интеграторам.
Настройка может включать электрические параметры, механические конструкции, аксессуары, брендинг и техническую документацию.

6. Какие документы могут быть предоставлены для экспортных проектов?
Технические документы могут включать:
Технические паспорта
Рисунки
Схемы электропроводки
Таблички с именами
Тестовые записи
Руководства по эксплуатации
Упаковочные документы
Документы могут быть подготовлены в соответствии с требованиями проекта.

  • Характеристики продукта

Оптимизированная конструкция ядра
В однофазном трансформаторе используются холоднокатаные листы кремнистой стали с оптимизированной конструкцией магнитной цепи для повышения стабильности работы и снижения вибрации.
Конструкция сердечника спроектирована в соответствии с требованиями к мощности, уровню напряжения и области применения для достижения надежной работы при длительной эксплуатации.

Система намотки и изоляции
Однофазный сухой трансформатор может быть выполнен с медной или алюминиевой обмоткой согласно проектным требованиям.
Термостойкие изоляционные материалы в сочетании с технологией вакуумной лакировки повышают влагостойкость, изоляционные характеристики и надёжность эксплуатации.
Система обмотки и изоляции проектируется с учётом напряжения, мощности, перегрева и условий монтажа.

Сухое исполнение и простота технического обслуживания

По сравнению с масляными трансформаторами сухие трансформаторы не содержат изоляционного масла, что снижает требования к ТО, связанные с отбором проб масла и устранением утечек.
Сухое исполнение подходит для внутренних установок, интеграции электрооборудования и применений, требующих чистой эксплуатации и упрощённого технического обслуживания.

Варианты гальванической развязки и экранирования

Трансформатор обеспечивает гальваническую развязку, способствуя снижению влияния синфазных помех и контуров заземления на чувствительное оборудование.
Дополнительные решения по электростатическому экранированию и заземлению могут быть разработаны для медицинского оборудования, систем связи, лабораторий и систем точного управления.

Гибкая конфигурация
Однофазный сухой трансформатор серии постоянного тока может быть сконфигурирован в соответствии с различными требованиями проекта, включая:
Емкость
Входное и выходное напряжение
Частота
Материал обмотки
Уровень защиты
Структура корпуса
Электростатическое экранирование
Датчики температуры
Метод установки

  • Поля приложения
Область применения
Типичные приложения
Обслуживаемые отрасли
Промышленная автоматизация
Шкафы управления ПЛК, станки с ЧПУ, роботы, автоматизированные производственные линии, промышленные системы управления
Производители оборудования для автоматизации, производители машин, интеграторы промышленных систем
Электрические панели и оборудование управления
Шкафы управления, распределительные устройства, индивидуальное электрооборудование, интегрированные энергосистемы
Производители электрических панелей, производители распределительных устройств, поставщики OEM-оборудования
Медицинские, лабораторные и коммуникационные системы
Медицинские инструменты, лабораторное оборудование, системы связи, ИБП, электронное оборудование
Поставщики медицинского оборудования, поставщики коммуникационного оборудования, интеграторы электронных систем
Коммерческие здания и новые энергетические системы
Коммерческие здания, вспомогательные энергосистемы, фотоэлектрические системы, системы хранения энергии, зарядное оборудование
Подрядчики EPC, подрядчики по электротехнике, интеграторы возобновляемых источников энергии

  • OEM·ODM
Категория
Параметры настройки
Электрическая конструкция
Емкость, напряжение, частота, отношение напряжений, способ подключения, уровень изоляции, экранирование, повышение температуры, требования к потерям
Механическая конструкция
Конструкция открытого типа / корпуса, размеры, монтажные отверстия, направление клемм, способ ввода кабеля
Материалы и аксессуары
Медная / алюминиевая обмотка, изоляционные материалы, электростатическое экранирование, датчики температуры, заземляющие клеммы
Брендинг и документы
Бренд OEM, номер модели, табличка, этикетки, руководства, чертежи, упаковочные знаки
Качество и принятие
Планы инспекционных испытаний, протоколы плановых испытаний, требования к свидетелям-клиентам, согласованные технические документы

  • Почему стоит выбрать нас

Индивидуальные решения для трансформаторов
Компания Jiangsu Xinxin Electric предлагает индивидуальные трансформаторные решения, охватывающие сухие трансформаторы, включая литые сухие трансформаторы и другие трансформаторные изделия для конкретных проектов.
Компания поддерживает проектирование электрооборудования, механических конструкций, выбор аксессуаров, техническую документацию и координацию проектов в соответствии с требованиями заказчика.

Производство и контроль качества
Производство осуществляется по контролируемому процессу, охватывающему:
Технический обзор
Проверка материалов
Обработка намотки и изоляции
Ассамблея
Регулярные проверки и испытания
Основные материалы, включая листы кремнистой стали, медные/алюминиевые проводники, изоляционные материалы и аксессуары, контролируются в соответствии с утвержденными требованиями проекта.

Техническая документация и поддержка экспорта

Компания Jiangsu Xinxin Electric может предоставить:
Технические паспорта
Чертежи сборки
Схемы электропроводки
Таблички с именами
Тестовые записи
Руководства по эксплуатации
Упаковочные документы
Компания может координировать требования, связанные с системами напряжения, частотой, документацией, упаковкой и транспортировкой для международных проектов.
